Процессорный модуль управления предназначен для использования в модульных шкафах серии DIMRACK.

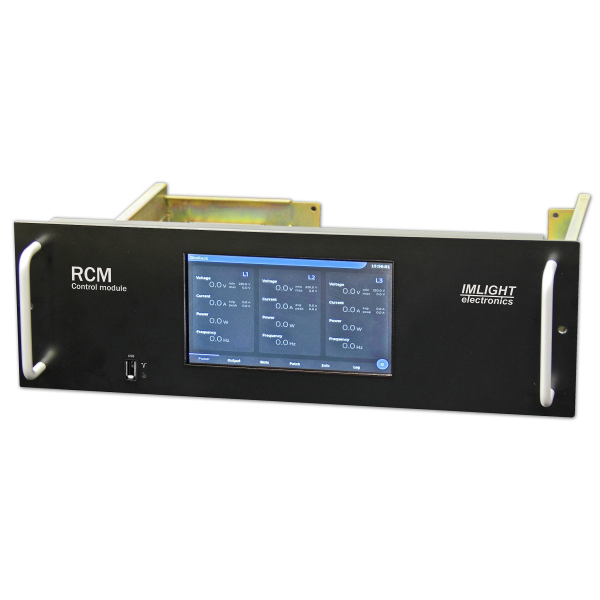

Модуль управления RCM оснащен 7-дюймовым сенсорным цветным дисплеем с эргономикой управления «как в смартфоне». На дисплее отображается полная информация о состоянии шкафа и модулей и осуществляется настройка параметров, доступ к настройке защищен паролем.
Процессор автоматически определяет тип установленных в шкаф модулей управления нагрузкой.
Процессор позволяет гибко настроить управление каждым каналом в стойке, назначить индивидуальные режимы работы, кривую диммирования и битность управления, адресацию для разных потоков в протоколах ArtNet и sACN или для разных входов DMX для зонирования управления от световой консоль и системы управления нерегулируемыми включениями.
Процессор осуществляет интеллектуальное управление охлаждением стойки.

Меню информации содержит:
• информация о питающей трехфазной сети (фазное напряжение, токи и мощность по фазам, частота сети);
• текущий уровень всех каналов и их тип (диммер/свитчер);
• информация об установленных модулях (место в стойке (слот), тип модуля, состояние автоматических выключателей, температура, версия ПО модуля);
• информация о каналах управления (порядковый номер, режим работы (диммер/свитчер), источник сигнала управления, адрес, имя канала, кривая диммирования, разрядность управления 8 или 16 бит, преднакал, ограничение выходного сигнала по максимуму);
• информация о шкафе (модель шкафа, имя шкафа, производитель, серийный номер, версия ПО процессора и т.п.).

Меню настроек содержит:
• индивидуальная настройка каждого канала;
• системные настройки и настройки протоколов управления;
• сетевые настройки;
• настройка времени и даты;
• настройки системы охлаждения;
• режим тестирования каналов;
• работа с файлами, запись и чтение с внешнего носителя, обновление ПО.

Протоколы управления:
• ArtNet, sACN, Web-server (разъем RJ45);
• DMX-512 (две линии, разъемы XLR);
• RDM.
