SHOW MUST GO ON – Известные всем слова из песни Фредди Мэркьюри, ставшие крылатыми, о продолжении шоу независимо от самочувствия исполнителя, погоды, технических проблем или форс-мажорных обстоятельств. Именно о том, как решили некоторые из перечисленных проблем инженеры компании Silver Star мы и поговорим.

Развитие светотехнических технологий, новые разработки более эффективных LED‑источников света, современные возможности обработки материалов и применение более совершенных комплектующих – все это позволяет профессиональным компаниям существенно повысить технический уровень новых серий световых эффектов. 2019 год стал для компании Guangzhou Yajiang Photoelectric Equipment CO.,Ltd очень продуктивным на новинки световых приборов, одними из которых стали всепогодные светодиодные поворотные головы высокой мощности: серии NEPTUNE, выпускаемые под брендом Silver Star и TORNADO – под брендом Arctik.

Пионером в разработке всепогодных «голов» для рынка шоу-индустрии была компания SGM, однако первые модели были малоэффективны и стоили совсем не адекватных денег… По прошествии лет ситуация с оборудованием этой компании не сильно изменилась, но, к счастью, появились более чем достойные конкуренты, приборы которых не только в разы дешевле, но и выигрывают по многим светотехническим показателям.



Преимущества всепогодных светильников вроде бы и так всем понятны, но все же детально рассмотрим некоторые из них поближе.

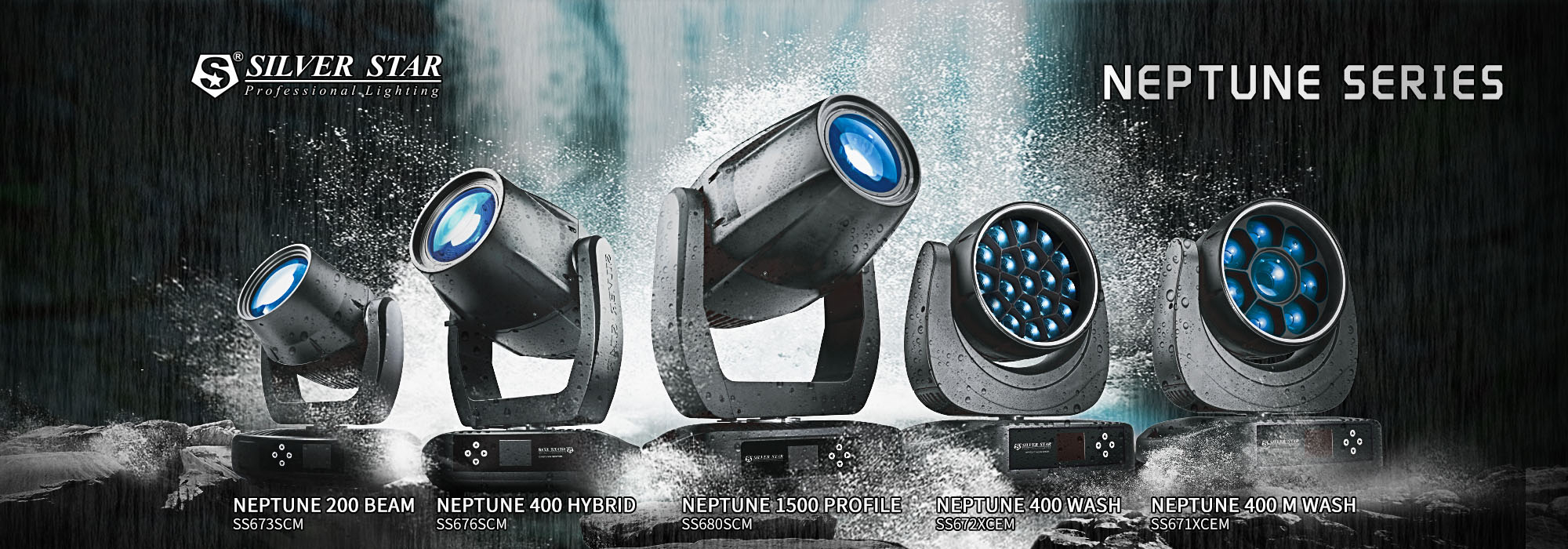

Для начала отметим, что приборы серий NEPTUNE (Silver Star) и TORNADO (Arctik) отличаются незначительно: NEPTUNE выпускается в черных корпусах и с разъемами Seetronic IP65, а TORNADO производится в белых корпусах и со встроенными защищенными кабелями. Использование последних для проектов, где необходимы именно белые приборы (и это в базовом исполнении!), будет весьма актуально.

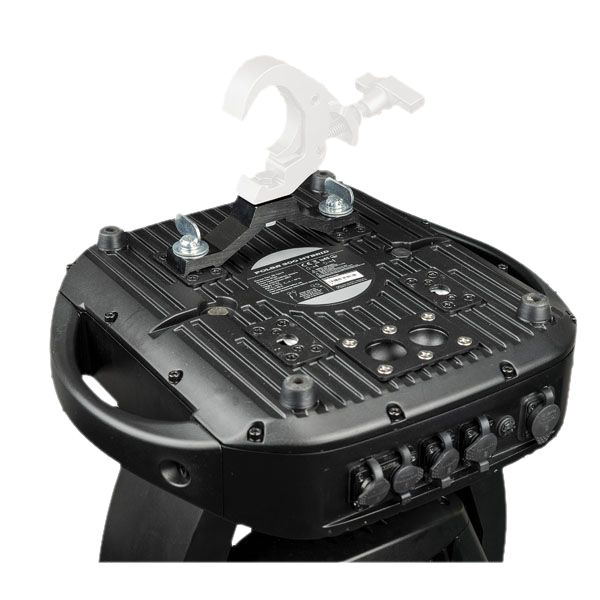

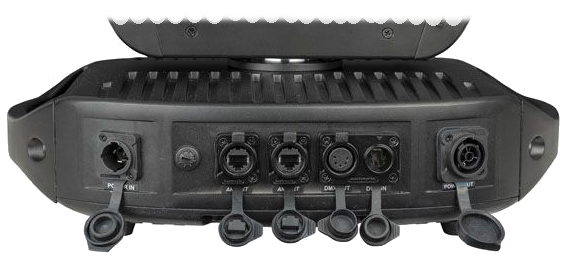

О надежности встроенных кабелей с гермовводами из нержавеющей стали мы рассуждать не будем. Хотелось бы чуть подробнее остановиться на разъемах Seetronic. «На борту» каждого «Нептуна» стоят силовые разъемы типа powerCON TRUE1, ставшие уже негласным стандартом для профессионального проката, 5-контактные XLR‑разъемы DMX in/out, 2 разъема etherCON link – все с защитными колпачками и со степенью защиты IP65! Это позволяет не переживать за стабильность электропитания и сигнала управления, даже если прибор ненадолго попадет в лужу. Дополнительно в каждом приборе стоит Ethernet-конвертер, что позволяет подвести к первому прибору в линии «витую пару», а последующие, и не только NEPTUNE, соединить в цепь DMX‑кабелями.

Для принудительного охлаждения радиаторов светодиодов применяются всепогодные бесшумные кулеры с защитой IP68. Поэтому прибор может постоянно работать под проливным дождем или под снегом.

Благодаря высокой степени защиты корпуса внутренние оптические системы всегда остаются чистыми, что обеспечивает максимальную эффективность источника света – пользователю остается лишь протирать пыль на внешней линзе.

Влагонепроницаемость корпуса также позволяет избавиться от вредного воздействия пыли и выбросов дымовых и хейзер-генераторов (особенно при смешивании их выбросов с пылью), а также любой грязи и влаги при работе или транспортировке.



Приборы NEPTUNE не боятся мойки под душем, даже горячей водой.



Для работы приборов NEPTUNE и TORNADO используются всепогодные блоки питания MEANWELL IP67, установленные в уже защищенной «базе» приборов, все высоковольтные соединения защищены специальной термоусаживающейся защитой.

Корпуса этой всепогодной серии сделаны из литого алюминия для придания конструкции жесткости и плотного прилегания к силиконовым прокладкам. Дополнительным свойством таких корпусов стала высокая надежность к механическим повреждениям и воздействию температур - их очень сложно будет сломать в прокате. При этом алюминиевый корпус и его специальная конструкция очень хорошо отводит лишнее тепло. Приборы имеют удобные и крепкие ручки для переноски, которые при необходимости можно снять с корпуса без нарушения герметизации.

При производстве новые модели (выборочно) проходят 3-месячное тестирование в специальных камерах с поддержанием постоянных низких, а затем высоких температур (до +40°С) для выявления возможных слабых элементов. На сегодняшний день приборы выпущены в серию после более 11 инспекций и тестов, таких как электромагнитная совместимость, испытания при различных температурных режимах, на водонепроницаемость, получение данных со спектрографа, измерения освещенности и светового потока, уровня шума, тестирование на влияние ультрафиолетового излучения, проверка печатных плат на рентгене и некоторых других.

Сергей Жраков

- руководитель отдела световых технологий



Немного про экономию. Безусловно, такие всепогодные приборы будут стоить дороже стандартных. Но приведём для примера стоимость всепогодного поликарбонатного купола с системой подогрева (made in China) для поворотной головы среднего размера и мощности – это примерно 100 000 руб., а брендовые значительно дороже. Использование всепогодных голов не только избавляет от этих расходов, но и экономит примерно такой же объем при транспортировке и снижает трудозатраты при монтаже оборудования. Все это отлично подходит для наружного и, конечно, внутреннего применения и практически не требует технического обслуживания, снижает затраты на сервис, уменьшает механический износ и исключает дополнительную защиту.

Технические параметры и свойства приборов.

Все модели используют светодиоды от лидера рынка – компании OSRAM. Это одни из последних разработок производителя источников света, отличающиеся высоким КПД и световым потоком. Как уже говорилось в различных прошлых публикациях, а сегодня это стало еще более актуально, не имеет смысла сравнивать светодиодные приборы по мощности источника (LED). Разнообразие производителей LED, драйверов управления, оптических систем, КПД использования и качества охлаждения LED-системы, выборка по набору технических параметров среди источников одного производителя – все это вносит колоссальные отличия в конечный результат – а именно в освещенность при конкретном угле расхождения луча на определенном расстоянии. Только этот параметр нужно измерять стандартными люксметрами и только так сравнивать приборы между собой – остальное от лукавого.

Многофункциональное управление. Приборы подготовлены для любого вида управления и получения обратной связи – DMX-512, RDM, Artnet, sACN, Web server, W-DMX (опционально). Каждый из приборов имеет несколько персонализаций для упрощенного и наиболее точного продвинутого управления, что позволяет гибко менять загруженность световой консоли, если это необходимо. Дополнительно для каждого прибора существуют готовые библиотеки DMX-профилей для систем управления MA Lighting и Avolites.

Высокоточное диммирование 0-100% 16bit стало стандартом для всех LED-приборов Silver Star. Дополнительно с помощью технологии DIM4 и CUV3 есть возможность изменять кривую диммера от линейной до симуляции галогеновой лампы.

Широкий диапазон рабочих напряжений электронных блоков питания 100-240В AC / 50-60 Гц с защитой от перегрузок позволяет использовать приборы при любых стандартах напряжения (в любой стране мира), в том числе с автономными генераторами.

Качественный строб-эффект управляется не заслонками, а электронным управлением LED с частотой вспышек 0-25 Гц.

Для работы с современными ТВ-камерами в приборах предусмотрено многоступенчатое изменение частоты мерцания LED от 1200 до 25 000 Гц.

Такими возможностями, как 16 bit вращение по осям PAN/TILT, возможность установки blackout при движении, ограничение координат движения по осям, сегодня уже никого не удивишь. Но вот наличие гравитационного сенсора для автоматического переворачивания положения дисплея и батарея для работы с меню без подключения к сети питания – это приятные дополнения для еще более удобной работы с приборами.

В WASH-приборах используется технология CCS (Color Consistency System), позволяющая сохранять значения цветовой температуры и выбранный цвет освещения при изменении диммера. Все приборы из разных партий производства, использующие технологию CCS, проходят цветовую калибровку для единого результата синтеза цвета.

Рабочие температуры от -20°С до +40°С позволяют использовать серии NEPTUNE (Silver Star) и TORNADO (Arctik) практически во всех регионах России.

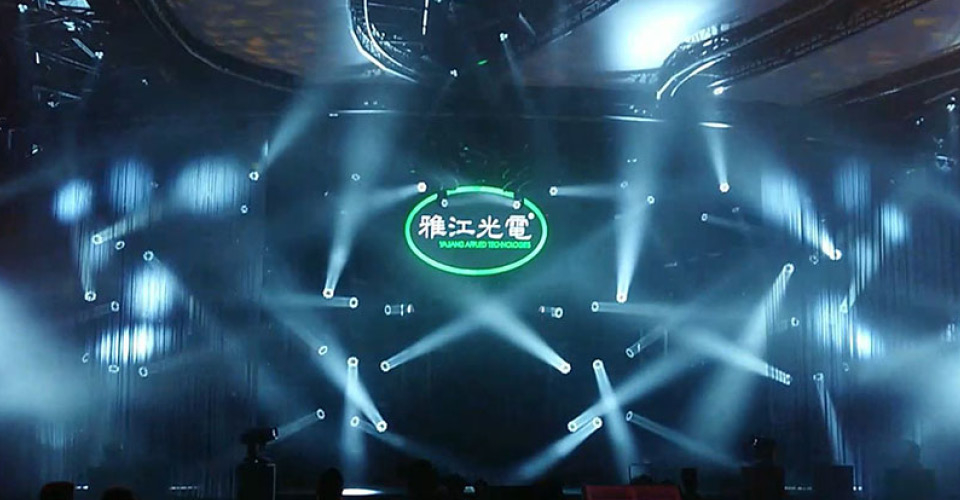

Ну и конечно, приборы этих серий – отличный выбор для концертов, театров и ТВ-студий, мероприятий под открытым небом, работы музыкальных фонтанов, для парков развлечений, специальных архитектурных инсталляций и, разумеется, для рынка проката.



Теперь непосредственно о технических особенностях каждой модели – по нарастающей.

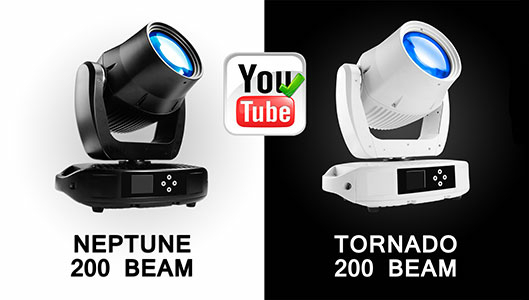

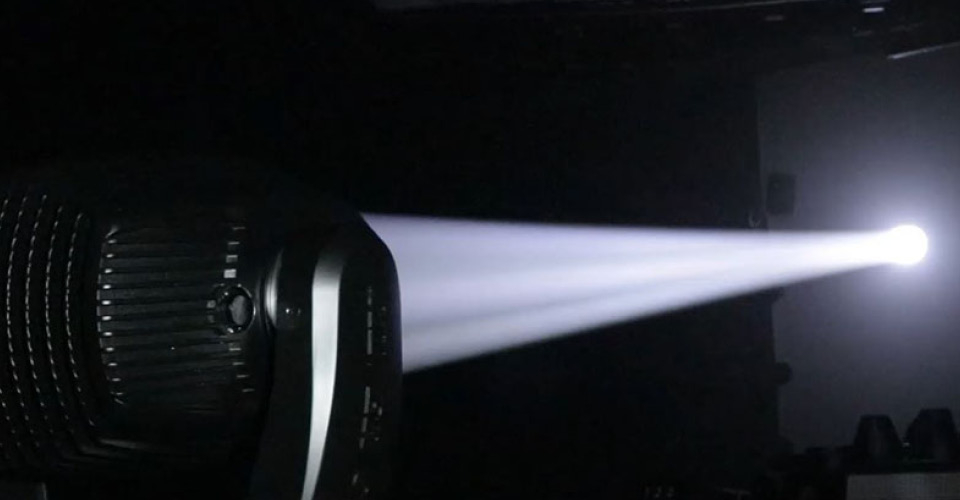

Давно ожидаемая рынком модель светодиодного BEAM‑прибора, визуальная мощность которого сравнима с работой лампы типа R7 230W – NEPTUNE 200 BEAM (SS673SCM). Это компактный полноповоротный прибор, который всего лишь на 100-ваттном светодиоде обеспечивает невероятно мощный выходной поток света: плотный, равномерный и чистый луч – при 1,7° на 10 м освещенность составляет 42 500 люкс.

Он обладает сверхскоростным и точным PAN&TILT движением, профессиональным набором эффектов, быстрой сменой нескольких гобо и точным позиционированием.

2 призмы: 2-кольцевая с 8+16 граней и линейная призма с 5 гранями, обе с вращением в обоих направлениях, могут перекрывать друг друга для получения дополнительных визуальных эффектов.

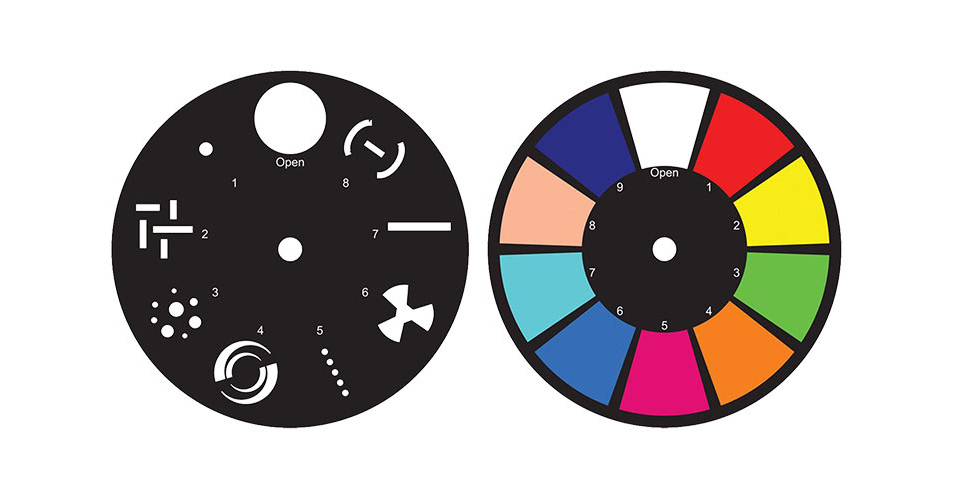

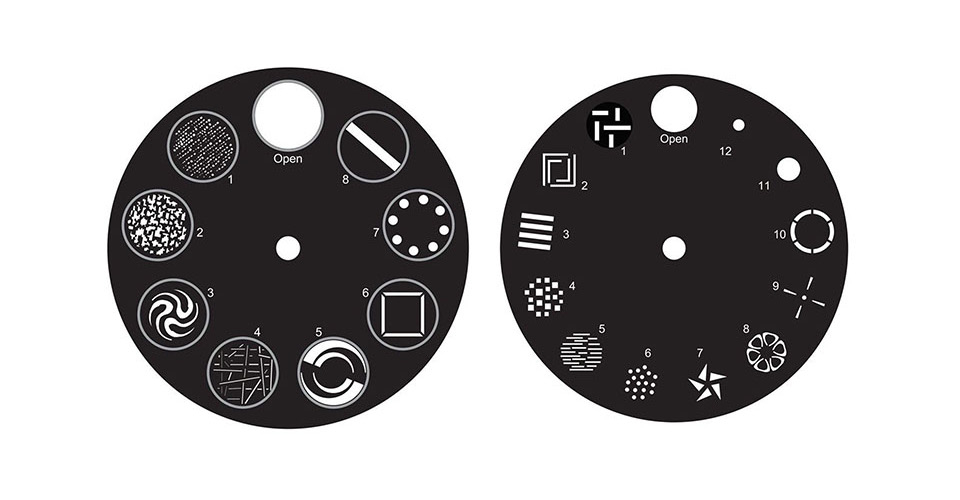

Электронный фокус для фокусировки 8 вращающихся гобо с возможностью наложения 9 цветов. СTO: 3200К+5600K. Весогабаритные параметры: масса 21 кг, размеры 410x280x483 мм.

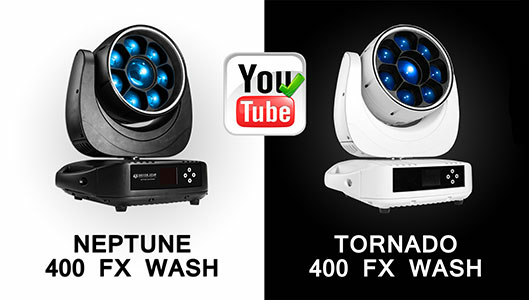

Новый и совершенно уникальный по эффекту заливной прибор – NEPTUNE 400 FX WASH (SS671XCEM). Это инновационная заливная поворотная голова, объединяющая в себе 4 эффекта!
Семь 40-ваттных светодиодов OSRAM RGBW образуют кольцо освещения, которое может выдавать широкую заливку до 35 градусов или мощный PC BEAM луч в 5°, который на 10 метрах дает освещенность 3000 люкс.

Каждый LED может управляться индивидуально для создания пиксельного поля эффектов.

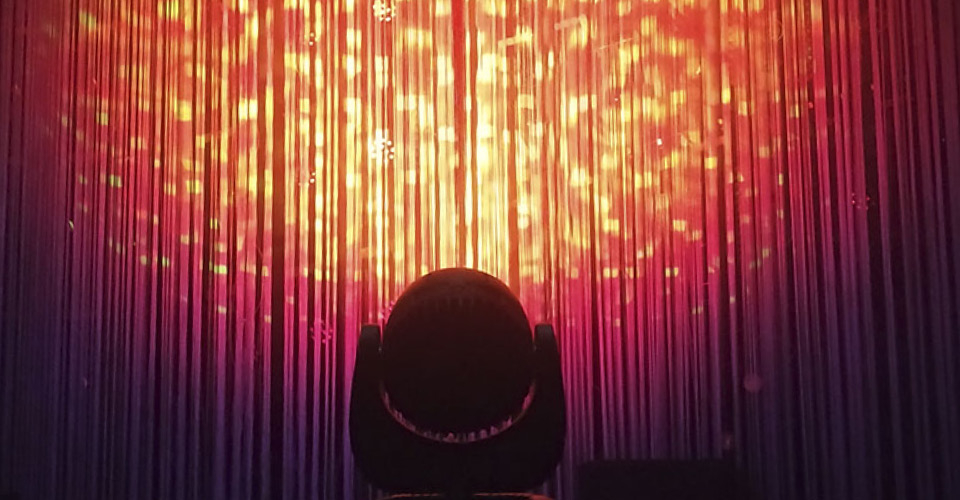

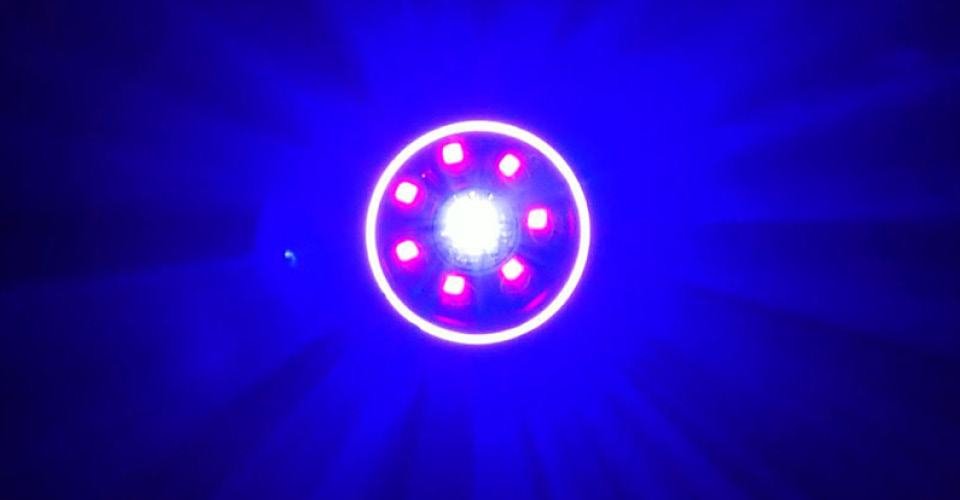

Центральный RGBW OSRAM LED мощностью 60 Вт выдает эффект калейдоскопа через 16-гранную поворотную призму, внешнее кольцо с SMD-светодиодами демонстрирует хорошо видимое светящее кольцо с набором встроенных эффектов.

Система, смешивая цвета HSIC, намного проще и быстрее создает любой сложный цветовой оттенок.
Весогабаритные параметры: масса 22 кг, размеры 416x356x488 мм.

[
]

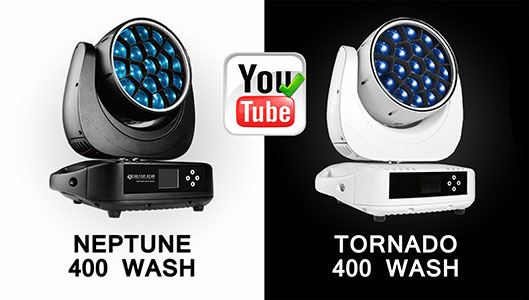

 Как упрощенная альтернатива, но с более мощным заливным эффектом – это NEPTUNE 400 WASH (SS672XCEM) – заливающая поворотная голова со степенью защиты IP65. Девятнадцать 20-ваттных RGBW светодиодных чипов OSRAM создают мощное освещение от эффекта PC BEAM (6° и 3025 люкс / 10 м) до широкого WASH-луча с углом до 45 градусов.

Специальное управление внешним LED-кольцом и индивидуальное пиксельное управление каждым LED делает этот светильник привлекательным для любого светового шоу.

Отличие от предыдущей модели в более равномерном эффекте освещения при работе с фронта. Выбор данного прибора будет интересен тем, для кого важны защита IP65, значительно более мощное освещение, чем от стандартных аналогичных версий, пиксельное управление LED и контроль цветопередачи CCS.

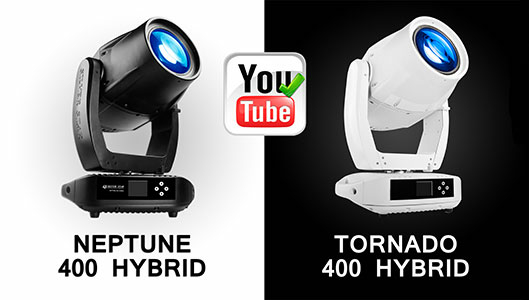

NEPTUNE 400 HYBRID (SS676SCM) – универсальный прибор, о котором долго спрашивали прокатные компании, одна из наиболее мощных гибридных LED поворотных голов CMY SPOT/BEAM/WASH с защитой IP65.
Высокоэффективная оптика позволяет изменять зум в пределах от 3 до 30 ° и обеспечивает мощный эффект SPOT- и BEAM-луча.
Источник света – светодиод мощностью 300 Вт, выдает 22 750 люкс на 10 метрах при BEAM-эффекте и 713 люкс на 10 метрах при максимальном зуме.

При этом равномерностью пятна освещения он может конкурировать с любым лидером рынка.

Прибор имеет быстрое и бесшумное движение по осям PAN/TILT, CMY синтез цвета и профессиональное высококачественное колесо с 8 дихроичными фильтрами, исключительно четкий фокус для проецирования 8 поворотных и 12 статичных изображений, великолепный эффект 5-гранной призмы и мягкий фрост для эффекта WASH.

Для понимания, что мощность LED – не показатель световых характеристик прибора, предлагаю сравнить параметры освещенности c более мощными LED-светильниками конкурентов на похожих углах расхождения луча.

Весогабаритные параметры: масса 34 кг, размеры 416x356x670 мм.

[
]
Ну и напоследок, пожалуй, самый впечатляющий SPOT-прибор новой серии от компании Silver Star.

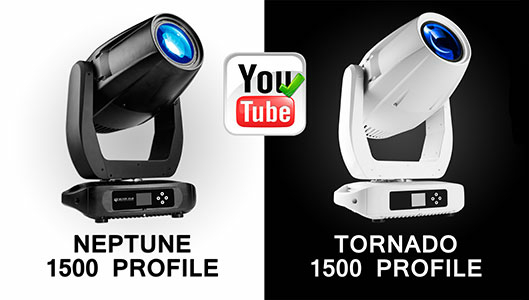

NEPTUNE 1500 PROFILE (SS680SCM) – на сегодня это одна из самых мощных светодиодных поворотных голов SPOT CMY с профилированием луча и защитой IP65.

Сверхэффективная оптическая система с коэффициентом зума 1:7 позволяет изменять луч от 7° до 50 °(!), при этом максимальная выходная освещенность составляет 17750 люкс на 10 метрах!

Данный прибор с киловаттным светодиодом от компании OSRAM легко сравним с современными 1500-ваттными ламповыми аналогами, при этом луч от NEPTUNE 1500 PROFILE значительно более равномерен по площади освещения.

Высокоскоростные, мощные и точные двигатели обеспечивают не только большой угол поворота и наклона, но также плавную и высокую скорость позиционирования.

SS660SC имеет профессиональную систему профилирования луча: 4 управляемых лезвия могут вырезать любой многоугольник с поворотом рамы +/- 45° и полным перекрытием луча одним лезвием.

А имея электронный зум и фокус, 5-фасетную и линейную призмы с вращением в обоих направлениях и взаимным наложением, цветовое колесо из 6 дихроичных фильтров и CMY-синтезом цвета, лезвие линейной коррекции цветовой температуры СТО, 2 колеса гобо (7 roto + 8 static), ирисовую диафрагму 5-100% с macro-эффектами, колесо анимации, которое может создавать динамический эффект воды, огня и многие другие, мягкий фрост, можно получить большое количество высококачественных визуальных эффектов для мероприятия любого уровня и масштаба.

Новый NEPTUNE 1500 CMY SPOT PROFILE – это мощнейший инструмент дизайна для театра, ТВ-студии, многофункционального зала или любых уличных инсталляций.

Весогабаритные параметры не превышают данные аналогичных моделей конкурентов, даже сравнивая с моделями для внутреннего применения: масса 50 кг, размеры 500x364x845 мм/

[
]

Серия приборов NEPTUNE, выпускаемая под брендом Silver Star и TORNADO под брендом Arctik – это одни из наиболее продвинутых профессиональных поворотных голов на рынке, представляющие основной набор самых востребованных световых эффектов для большинства мероприятий.

Сравнивая уровень надежности приборов этого производителя, качество эффектов и высокую эффективность светооптической системы, а также высочайший уровень защиты, при стоимости, значительно более привлекательной, чем у ближайших конкурентов, можно сказать, что у прокатных компаний, разработчиков световых проектов и световых дизайнеров появились новые эффективные инструменты для воплощения самых смелых проектов.

В этом обзоре представлены последние разработки компании – IP-поворотные головы, как вершина технической мысли Silver Star. Однако в ряду всепогодных световых эффектов есть еще немало приборов, пользующихся действительно активным спросом по всему миру, в том числе под известными именами других OEM‑компаний. Компания «Имлайт», официальный представитель торговой марки Silver Star в России, представляет полный набор уличных приборов для решения любых световых задач. Это и LED‑гобо‑проектор эффектов Eidolon-350 (AG750SCT), и профильные прожекторы с защитой IP65 Eclipce 750 IP.

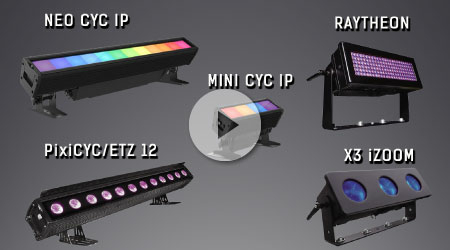

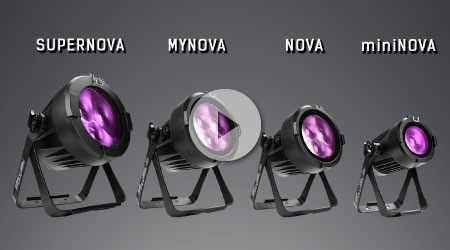

Серия всепогодных линейных светильников, среди них один из наиболее мощных и эффективных LED BAR – NEOCYC IP (SS361XALM) с пиксельным управлением и двенадцатью 30-ваттными RGBAL светодиодами,и различные прожекторы серии NOVA с очень широким диапазоном зума. Это также LED‑стробоскоп + мощная заливка SS353XCEM RAYTHEON

«Полгода плохая погода»? Ураган? Дождь или снег? – теперь это не проблема практически для всех типов световых приборов Silver Star и ARCTIK.

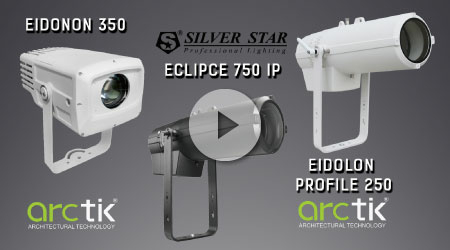

ВИДЕО:
