DIMRACK. APOLLO. СОЮЗ!

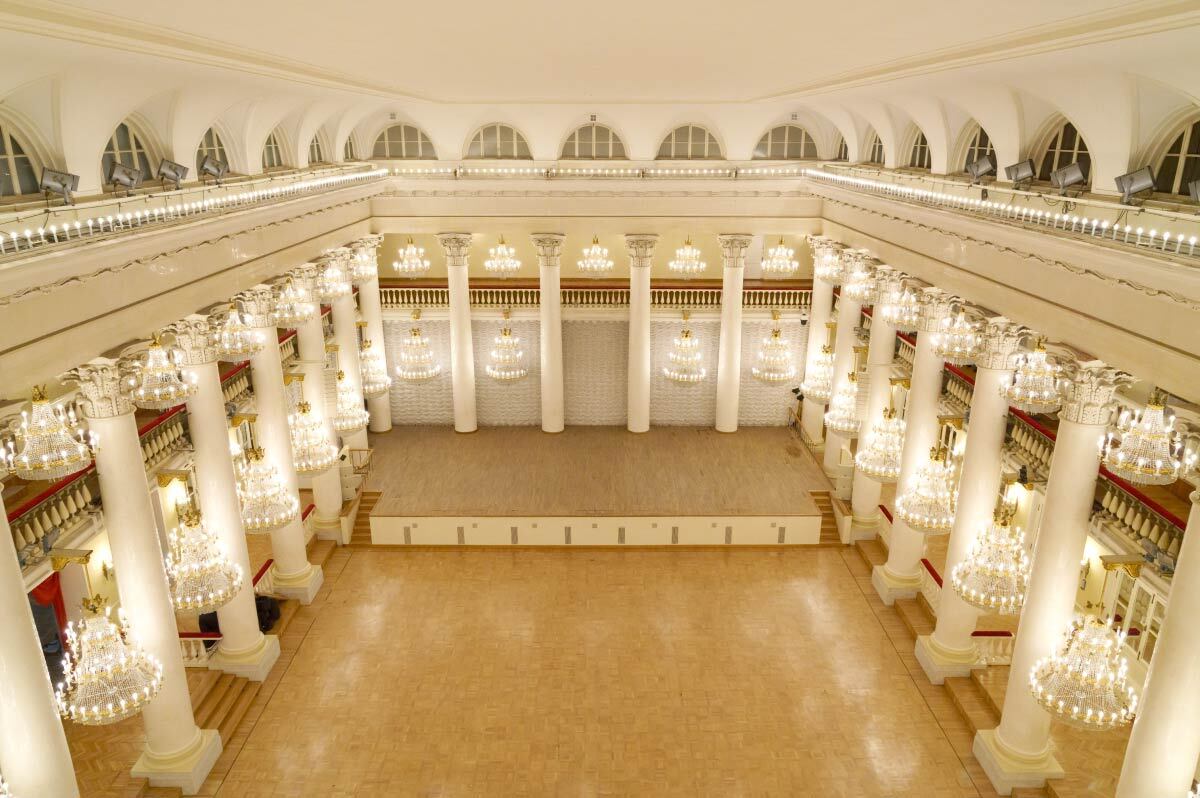

Памятник архитектуры 18 века, когда-то Дом благородного собрания, сегодня — Дом Союзов, знаменит своим Колонным залом: хрусталь, зеркала, старинный паркет и 28 белоснежных колонн придают этому парадному залу особую торжественность. Колонный зал Дома Союзов — одна из самых престижных концертных площадок с уникальной архитектурной акустикой, обрамленной современным технологическим оборудованием сцены. В 2024 году здесь был модернизирован электротехнический комплекс. Морально и технически устаревшие системы электропитания и управления, сохранившиеся еще с советских времен, уже давно требовали переоснащения.

По проектному заданию нужно было организовать удобное и эргономичное управление всем комплексом освещения (люстры, бра, прожекторы) из нескольких точек площадки. Так, старые распределительные шкафы были заменены на шкафы серии DIMRACK с сохранением линий управления «как было», чтобы минимизировать монтажные работы и не повредить исторический паркет помещения. Для управления нагрузкой использованы силовые модули в исполнении: два канала по 5 кВт и четыре канала по 3 кВт.

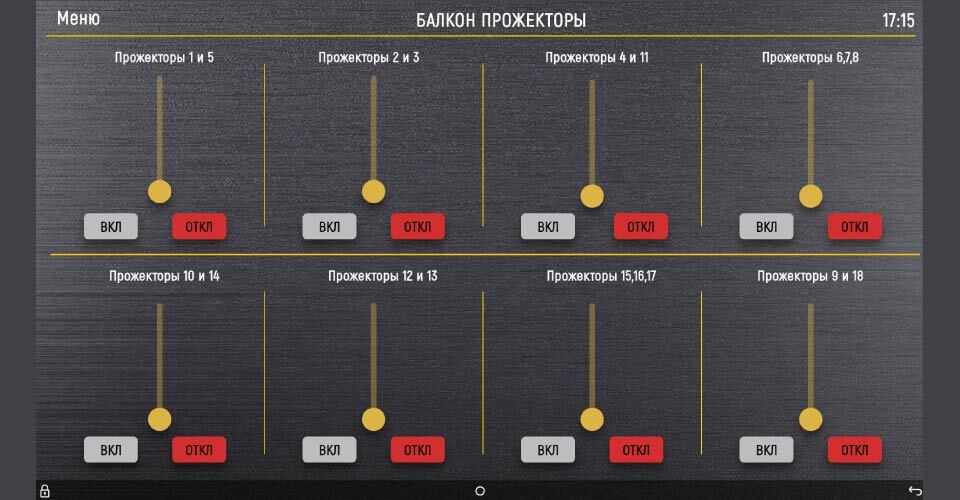

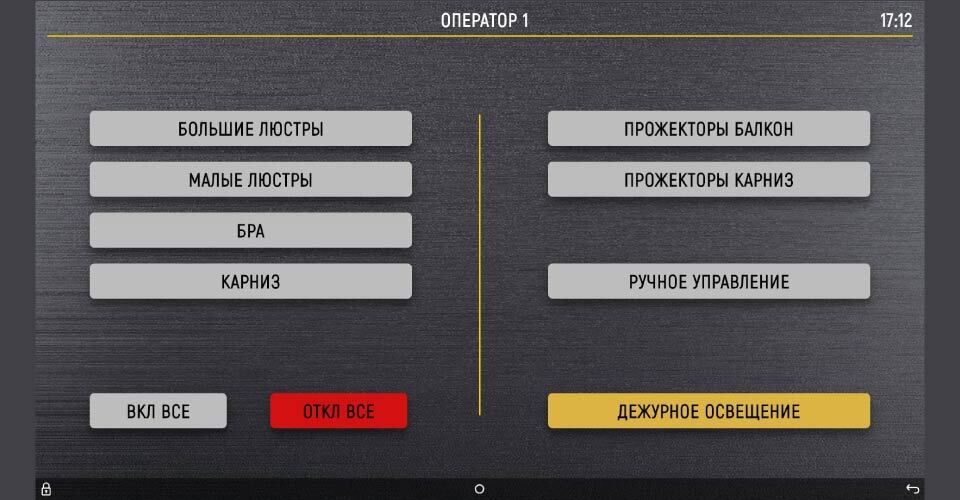

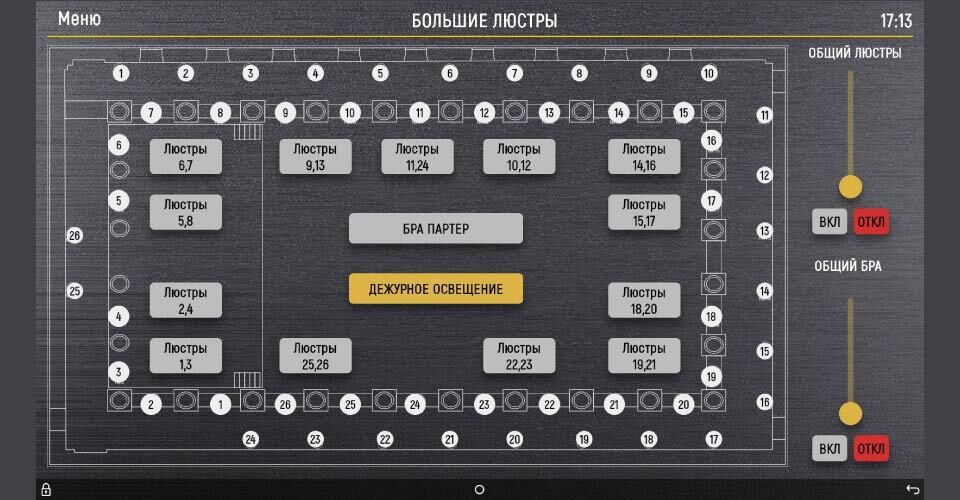

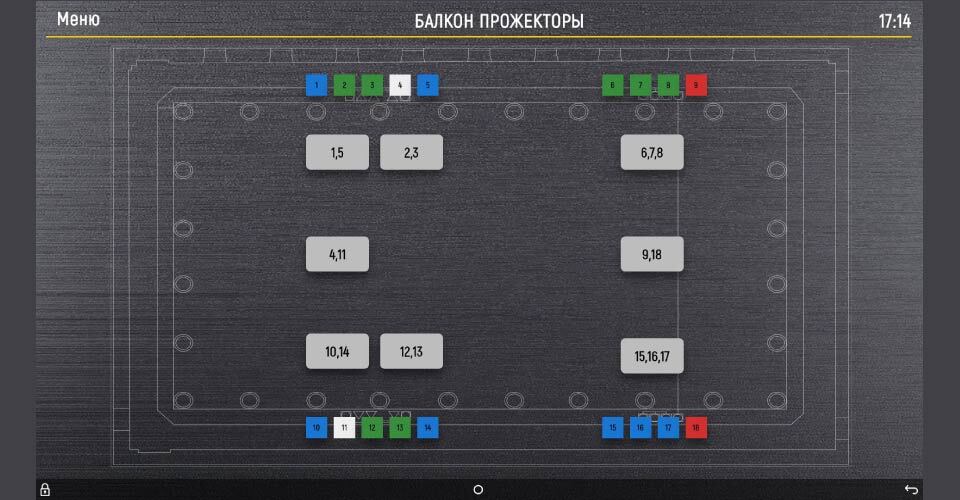

Интеллектуальное управление комплексом освещения, реализованное системой APOLLO, позволяет одним нажатием кнопки активировать различные сценарии освещения и в то же время управлять всеми люстрами и прожекторами индивидуально. Интерфейс графических сенсорных контроллеров интуитивно понятен персоналу площадки без специализированного обучения. Централизованная система управления APOLLO позволяет дублировать управление с различных контроллеров и блокировать вторичные контроллеры с основного поста управления во время проведения мероприятий. При необходимости система управления может масштабироваться дополнительными сенсорными контроллерами и кнопочными постами управления.

Анкета проекта:

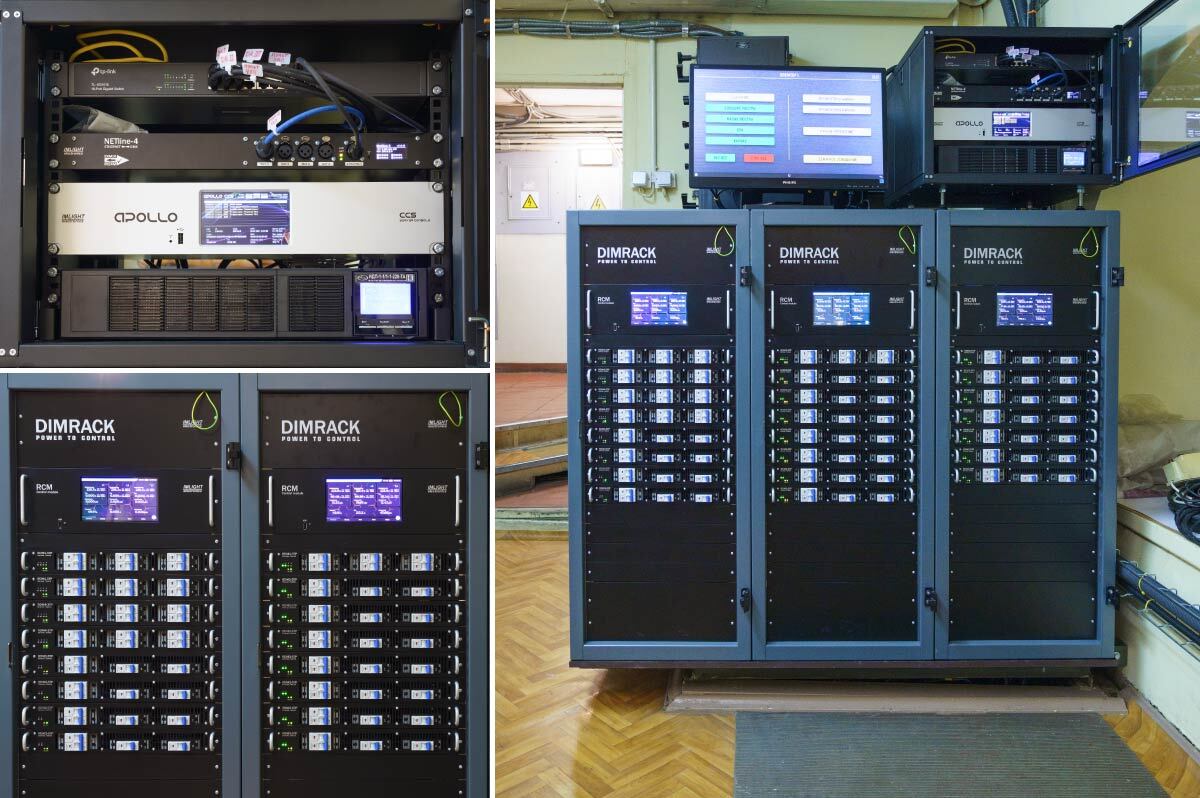

Силовые шкафы заменили на DIMRACK, в качестве системы управления применили APOLLO:

• DIMRACK-48 — силовые модульные стойки — 3 шт.
• RDM4-3TP — универсальный силовой модуль ThruPower 4 канала 3 кВт — 5 шт.
• RDM2-5TP — универсальный силовой модуль ThruPower 2 канала 5 кВт — 18 шт.
• RCM — процессор — 3 шт.
• APOLLO CCS — сервер — 1 шт.
• APOLLO TS21 — контроллер сенсорный 21” — 2 шт.
• NETline-4 — блок преобразования сигнала — 1 шт.

Новейшие технологии от ТМ ИМЛАЙТ органично и продуктивно вписались в исторический ансамбль Колонного зала.
