Четырёхканальный усилитель мощности с встроенным управляющим процессором
Четырёхканальный усилитель мощности с встроенным управляющим процессором

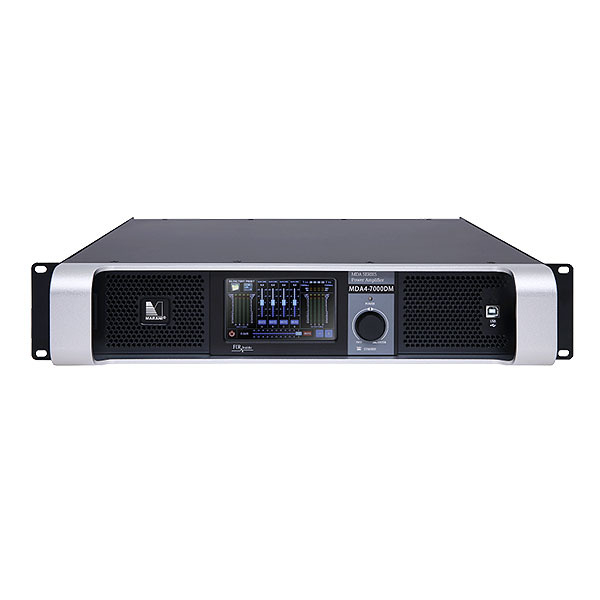

MDA 4-7000DM — это высокопроизводительный и высокомощный цифровой усилитель мощности. Он имеет общую выходную мощность 4x1300 Вт при нагрузке сопротивления 8 Ом. Устройство оснащено встроенным мощным процессором DSP Marani и 4 входными и 4 выходными каналами обработки. Сенсорный дисплей 4,3" высокой чёткости отображает состояние системы, а достаточная мощность позволяет этому усилителю работать как в составе стационарных систем, так и мобильных звуковых комплектов. Процессор DSP и АЦП/ЦАП устройства работают с частотой дискретизации 96 кГц. Комплексные функции обработки обеспечивают полноценное решение для кроссовера. Благодаря функции автоматического переключения сигнала 3 уровня приоритета могут легко резервировать источник входного сигнала.
На входной секции усилителя доступны усиление, задержка, шумоподавление, эквалайзер, компрессор, FIR-фильтрация. На выходной секции — усиление, задержка, инвертирование полярности, кроссовера, FIR-фильтрация, эквалайзера, компрессор и пиковый лимитер. Параметрический эквалайзер (PEQ) имеет до 17 типов фильтров на выбор. Выходные фильтры кроссовера включают в себя классические фильтры Линквица-Райли/Бесселя/Баттерворта, уникальный фильтр MARANI NXF, FIR-фильтр и недавно добавленный MIR-фильтр с линейной фазовой характеристикой, что упрощает работу с фазой в области разделения частот кроссовером при сохранении очень низкой задержки. Все функции, которые мы предлагаем, предназначены для улучшения качества звука.
| Секция усиления | |
| Входной импеданс | 20 КОм |
| Динамический диапазон АЦП | 118 дБ |
| Динамический диапазон ЦАП | 118 дБ |
| Максимальный уровень входного сигнала | +21 дБu (при усилении на входе −8 дБ) |
| Максимальный уровень выходного сигнала DSP | +12 дБu |
| Коэффициент гармонических искажений | 0,03 %, 1 Вт при 4 Ом |
| Частотный диапазон | 20...40 000 Гц |
| Перекрёстные помехи | 85 дБ |
| Отношение сигнал/шум (аналоговый вход) | >110 дБ (корр. по А) |
| Отношение сигнал/шум (цифровой вход) | >113 дБ (корр. по А) |
| Усиление по напряжению | 26 дБ/32 дБ |
| Мощность при 4 Ом | 4x1700 Вт |
| Мощность при 8 Ом | 4x1300 Вт |
| Мощность (70/100 В) | 4x1700 Вт |
| Минимальная нагрузка | 4 Ом |

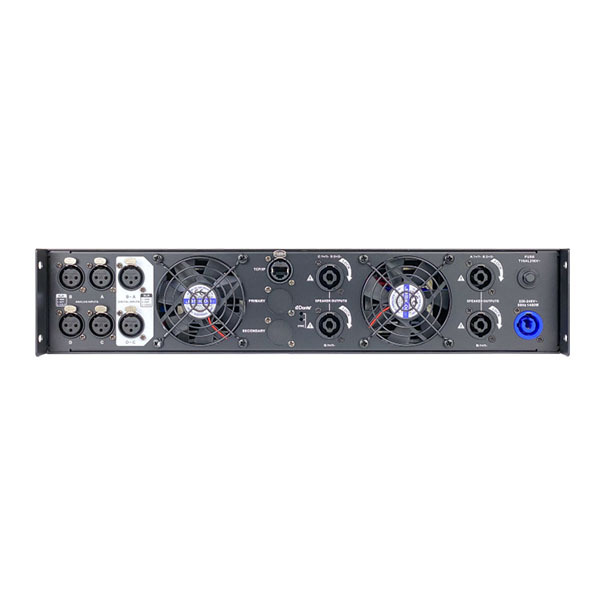

| Аналоговый вход | 4 |
| Цифровой вход AES/EBU | 2 |
| Вход Dante | 2 резервных (опционально) |
| Сетевое управление | RJ45 (TCP/IP) |
| DSP и обработка | |
| Генератор сигналов | Белый шум/розовый шум; |
| Уровень: −40...0 дБu. | |
| Входное и выходное усиление | −12...+12 дБ, с шагом 0,1 дБ |
| Гейт | Порог срабатывания: −85...−50 дБu; |
| Время атаки: 1...1000 мс; | |
| Время восстановления: 1...1000 мс. | |
| Динамический фильтр громкости | Усиление ВЧ: 0–100 %; |
| Усиление НЧ: 0–100 %. | |
| Параметрический эквалайзер (PEQ) | Каждый входной канал имеет 12 полос PEQ, каждый выходной канал — 8 полос PEQ. |
| Тип фильтра PEQ | Колокол, шельфовые НЧ/ВЧ-фильтры 1-го/2-го порядков, шельфовые НЧ/ВЧ-фильтры с изменяемой добротностью, обрезные НЧ/ВЧ-фильтры 1-го/2-го порядков, обрезные НЧ/ВЧ-фильтры с изменяемой добротностью, полосовой фильтр, режекторный фильтр, фазовый фильтр 1-го/2-го порядков.. Центральная частота регулируется в диапазоне частот от 20 Гц до 20 кГц с шагом 1 Гц. |
| Диапазон усиления эквалайзера | От −15 до +15 дБ |
| Кроссоверные IIR-фильтры | Фильтр Баттерворта: срез 6/12/18/24/36/48 дБ на октаву; фильтр Бесселя: срез 12/24 дБ на октаву; фильтр Линквица-Райли: срез 12/24/36/48 дБ на октаву; фильтр NXF: срез 40/45/50/55/60/65/70/75 дБ на октаву. |
| MIR-фильтры с линейной фазовой характеристикой | Фильтр Баттерворта: срез 6/12/18/24/36/48 дБ на октаву; фильтр Бесселя: срез 12/24 дБ на октаву; фильтр Линквица-Райли: срез 12/24/36/48 дБ на октаву; фильтр NXF: срез 40/45/50/55/60/65/70/75 дБ на октаву. |
| Кроссоверные FIR-фильтры | Тип фильтра; фильтр ВЧ/НЧ/полосовой фильтр; диапазон отсчётов: 256...512, срез: 21...120 дБ на октаву, тип оконной функции: прямоугольная/треугольная/Кайзера/Хеннинга/Хэмминга/Блэкмана/ Блэкмана–Хэрриса/Блэкмана–Наталла/Наталла/Кайзера–Бесселя/синусоидальная. |
| RMS-компрессор | Порог срабатывания на входных каналах: −16...+14 дБu; |
| Порог срабатывания на выходных каналах: 12…43 дБu; | |
| Степень компрессии: 2...32:1; | |
| Колено: 0...100 %; | |
| Время атаки: 0,1...1000 мс; | |
| Время восстановления: 100...15 000 мс; | |
| Усиление компрессора: 0...+12 дБ. | |
| Пиковый лимитер | Порог срабатывания: 12...43 дБu; |
| Время атаки: 1...1000 мс; | |
| Время восстановления: 100...5000 мс. | |
| Задержка | Регулируемое время задержки каждого входного канала + выходного канала составляет 452 мс, а шаг составляет 10,4 мкс. |
| FIR-фильтры | Для каждого входного и выходного каналов можно импортировать FIR-фильтр с 512 отсчётами. |
| Общая информация | |
| Размеры (Ш x В x Г) | 482x88x470 мм, 2 рэковых юнита |
| Вес нетто/с упаковкой | 14,5/16 кг |
| Количество пресетов | 50 |
