PAR / 12х10 вт / RGBWA+UV / 2469 лм / 9179 кд / 370 лк@5 м / 31°(47°) / 73 Ra / бесшумный / алюминий / до 4 м
PAR / 12х10 вт / RGBWA+UV / 2469 лм / 9179 кд / 370 лк@5 м / 31°(47°) / 73 Ra / бесшумный / алюминий / до 4 м
Ключевые параметры и характеристики Q-PAR 12x10XWAU:
Русскоязычная техподдержка STAGE4 предоставляет файлы 3D/2D‑моделей, IES‑файлы распределения света, независимые фотометрические отчёты и профили для популярных консолей. В сервисных центрах «Имлайт» всегда есть ремкомплекты и полный перечень запасных частей, что обеспечивает быстрый гарантийный и постгарантийный ремонт без длительного ожидания поставок из Китая.
|
Общие сведения
|
Наименование | Q-PAR 12x10XWAU |
| Тип устройства | PAR | |
| Серия | Q-PAR | |
| Модель | 12x10XWAU | |
| Импортёр | Имлайт | |
| Артикул импортёра | 00-41435 | |
| Страна происхождения | КНР | |
| Рекомендованная область применения | Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa | |
| Рекомендованное назначение | верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций | |
| Рекомендованная эффективная рабочая дистанция до, м | 4 | |
|
Номинальные параметры источника света
|
Источник света (далее ИС) | Светодиод |
| Тип основного ИС | Шестицветный мультичип | |
| Количество основных ИС, шт | 12 | |
| Мощность основного ИС, вт | 10 | |
| Цвет основных ИС | RGBWA+UV (красный+зеленый+синий+ белый+янтарный+ ультрафиолет) |
|
| Срок службы ИС, час | 50000 | |
| Бренд ИС | н/д | |
|

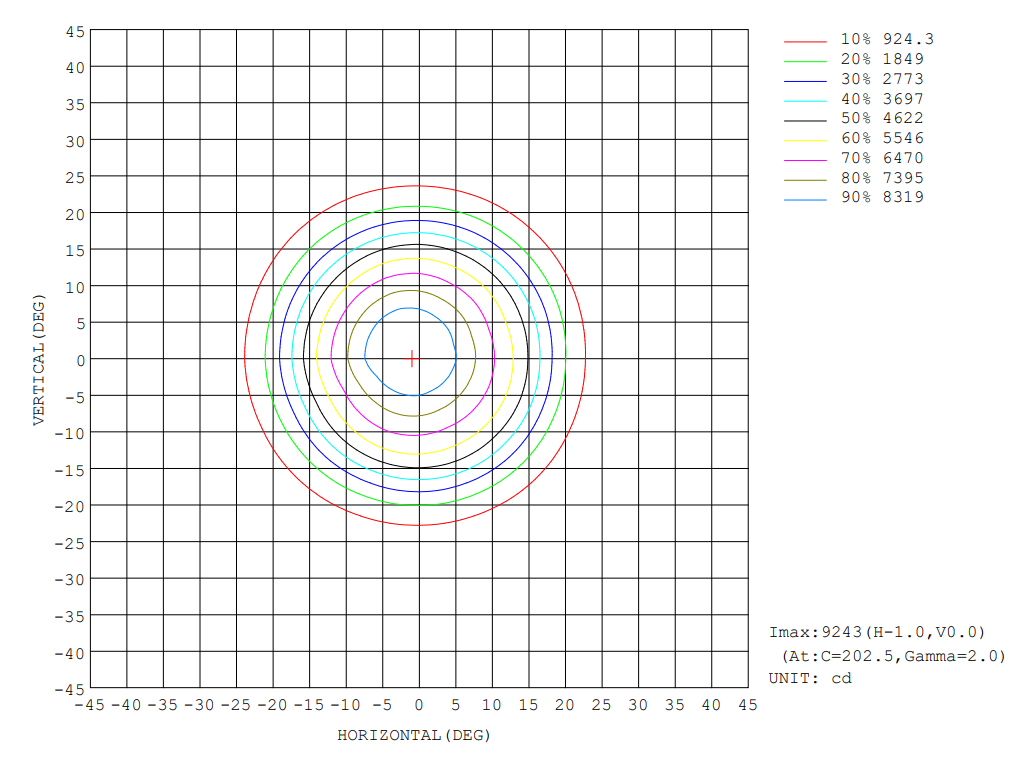

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)
|
Световой поток готового изделия (ГИ), лм | 2468,8 |
| Сила света ГИ, кд | 9179 | |
| Лучистый поток (FE) ГИ, Вт | 12,617 | |
| Световая эффективность ГИ, лм/Вт | 37,78 | |
| Цветовая температура ГИ (без фильтров) (CCT), К | 13560 | |

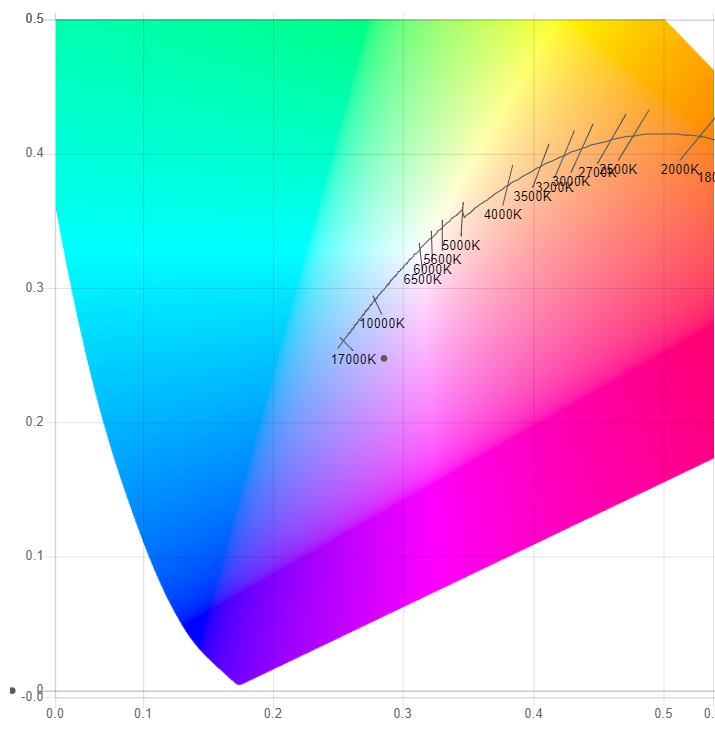

| Координата цветности [CIE 1931] (ГИ) | x = 0.2850 y = 0.2478 | |
| Координата цветности [CIE 1976] (ГИ) | u' = 0.2110 v' = 0.4127 | |
| Точка "Зеленый-Маджента" [DUV] | -0,0262 | |
| Доминирующая длина волны (ГИ), нм | 451,1 | |
| Чистота цвета (ГИ) | 27,2 | |

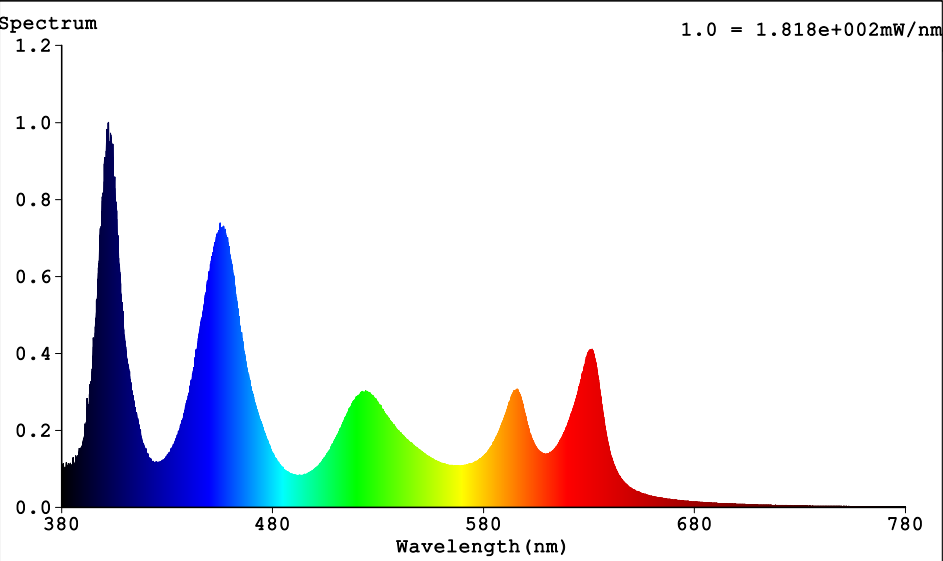

| Пиковая длина волны (ГИ), нм | 402 | |
| Ширина кривой спектра (FWHM) (ГИ), нм | 13 | |
| Соотношение цветов ССТ (ГИ) | R=18.0% G=74.5% B=7.5% | |
|

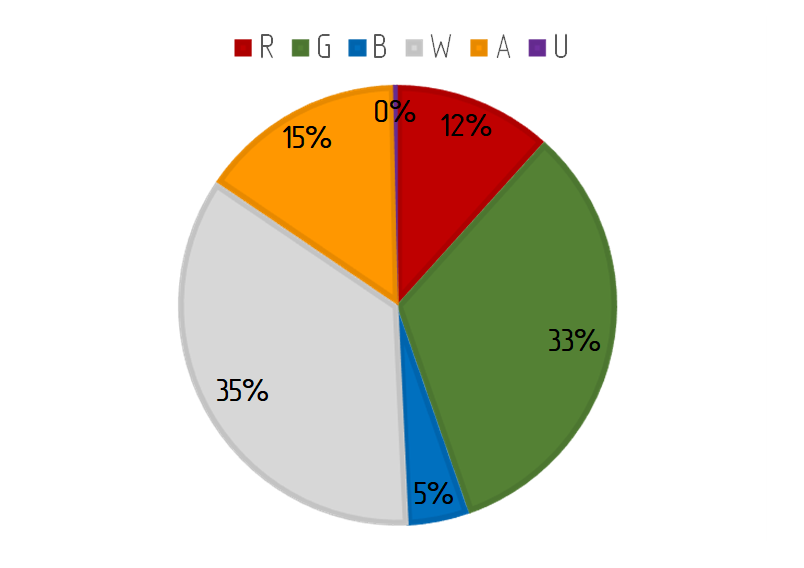

Фактические фотометрические параметры отдельных цветов готового изделия
|
Световой поток [R] красных диодов, лм | 287,6 |
| Световой поток [G] зеленых диодов, лм | 909 | |
| Световой поток [B] зеленых диодов, лм | 136,8 | |
| Световой поток [W] белых диодов, лм | 965,2 | |
| Световой поток [A] янтарных диодов, лм | 437,4 | |
| Сила света [R] красных диодов, кд | 1197 | |
| Сила света [G] зеленых диодов, кд | 3378 | |
| Сила света [B] зеленых диодов, кд | 472,7 | |
| Сила света [W] белых диодов, кд | 3606 | |
| Сила света [A] янтарных диодов, кд | 1561 | |
| Сила света [UV] ультрафиолетовых диодов, кд | 31 | |
|

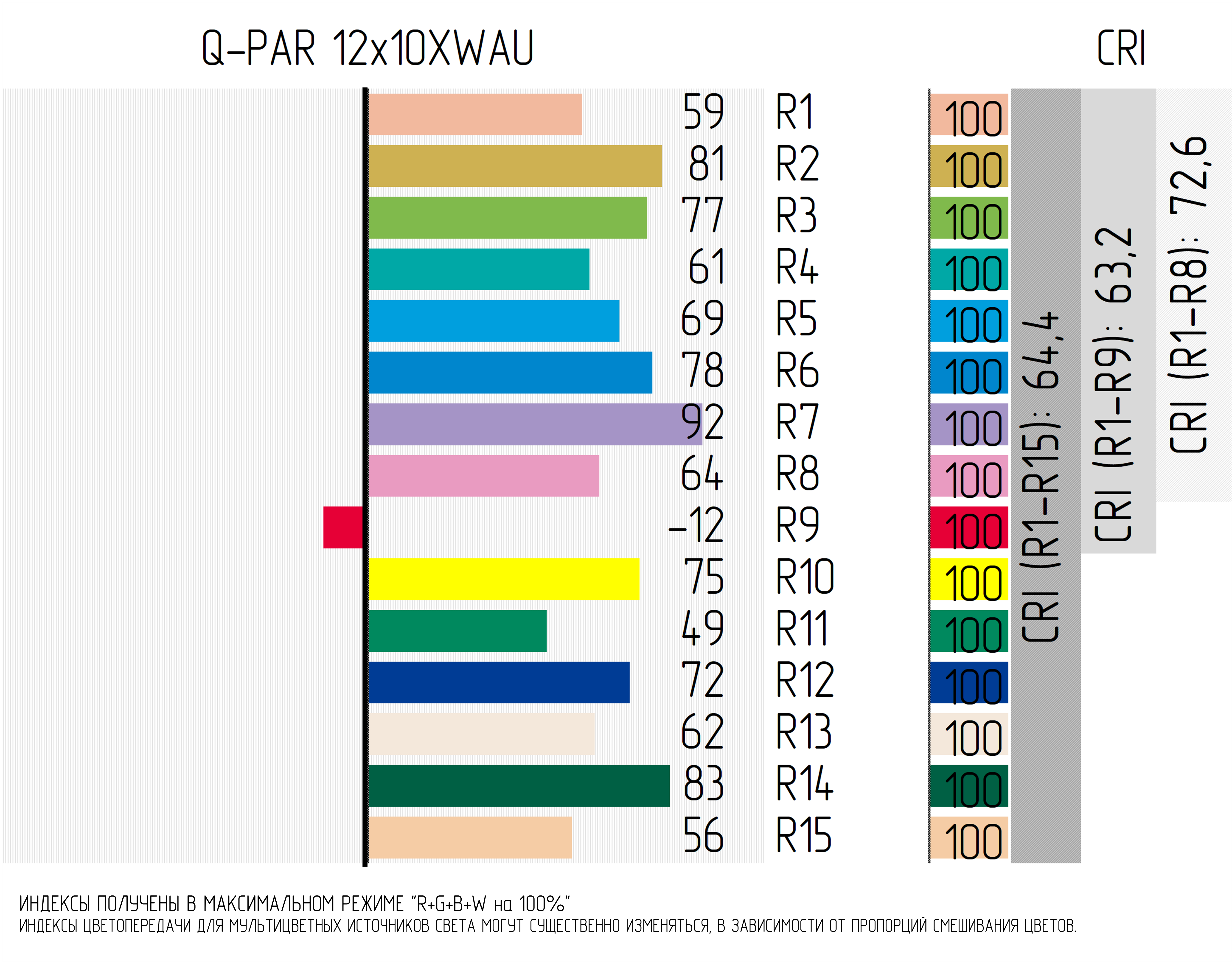

Индексы цветопередачи готового изделия
|
Индексы цветопередачи в режиме | "Все на 100%" |
| Индекс CRI (R1-R8), Ra | 72,6 | |
| Индекс CRI R9, Ra | -12 | |
| Индекс CRI (R1-R9), Ra | 63,2 | |
| Индекс CRI (R1-R15), Ra | 64,4 | |
| Индекс AvgR (Average Rendering Index) | н/д | |
| Индекс TM-30-15 (Rf/Rg) | н/д | |
| Индекс EEI | н/д | |
|
Индексы TLCI (качество белого света для камеры)
|
TLCI (2012) (без фильтров) | н/д |
| Индекс TLCI (2012) при ЦТ 3200К | н/д | |
| Индекс TLCI (2012) при ЦТ 5600К | н/д | |
| Индекс TLCI (2012) при ЦТ 7500К | н/д | |
|

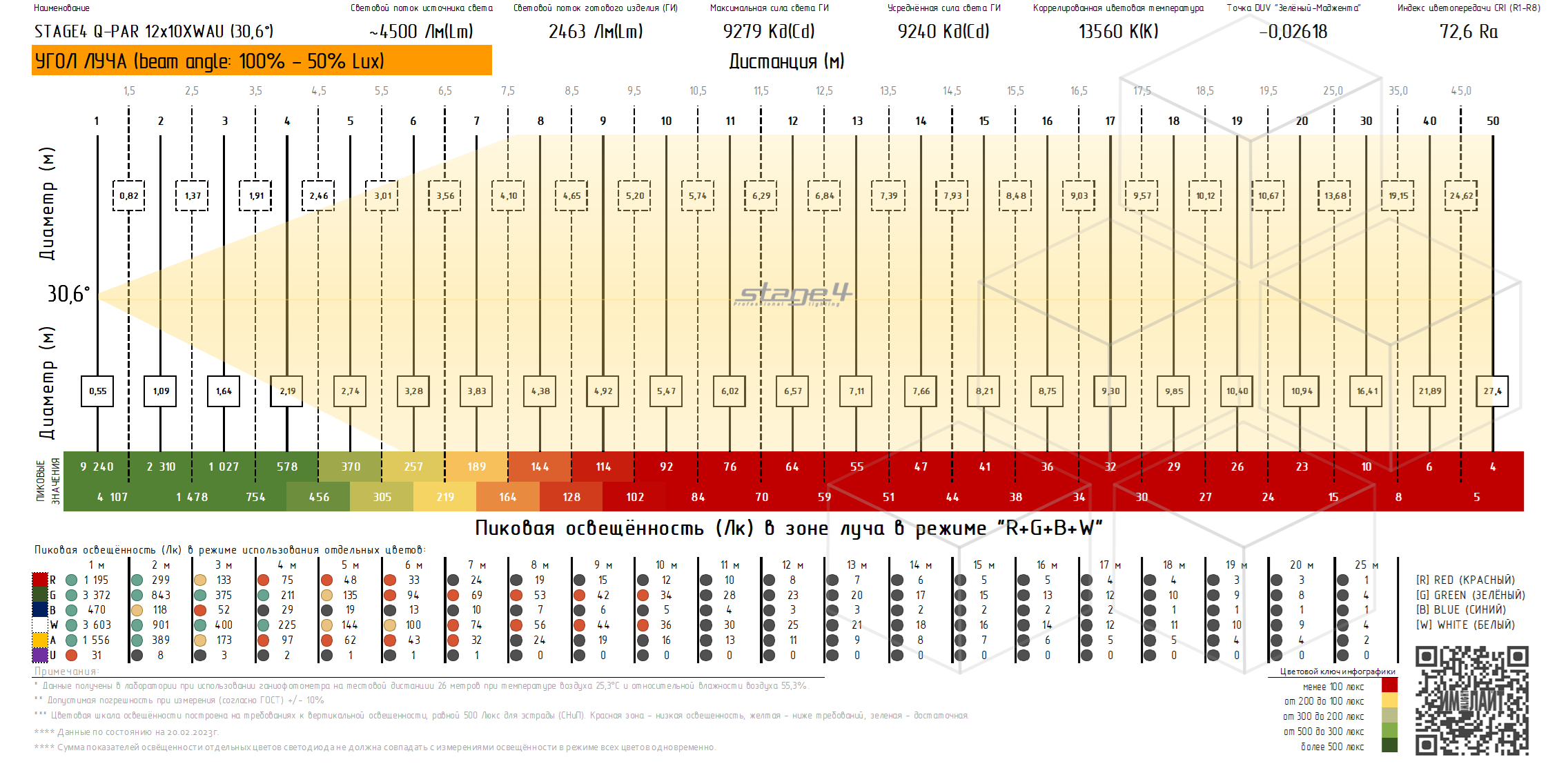

Максимальные параметры освещенности
|
Режим | "Все на 100%" |
| Максимальная освещённость на 1 м, лк | 9239 | |
| Максимальная освещённость на 3 м, лк | 1027 | |
| Максимальная освещённость на 5 м, лк | 369,6 | |
| Максимальная освещённость на 7 м, лк | 188,6 | |
| Максимальная освещённость на 9 м, лк | 114,1 | |
| Рекомендованная эффективная рабочая дистанция до, м | 4 | |
|

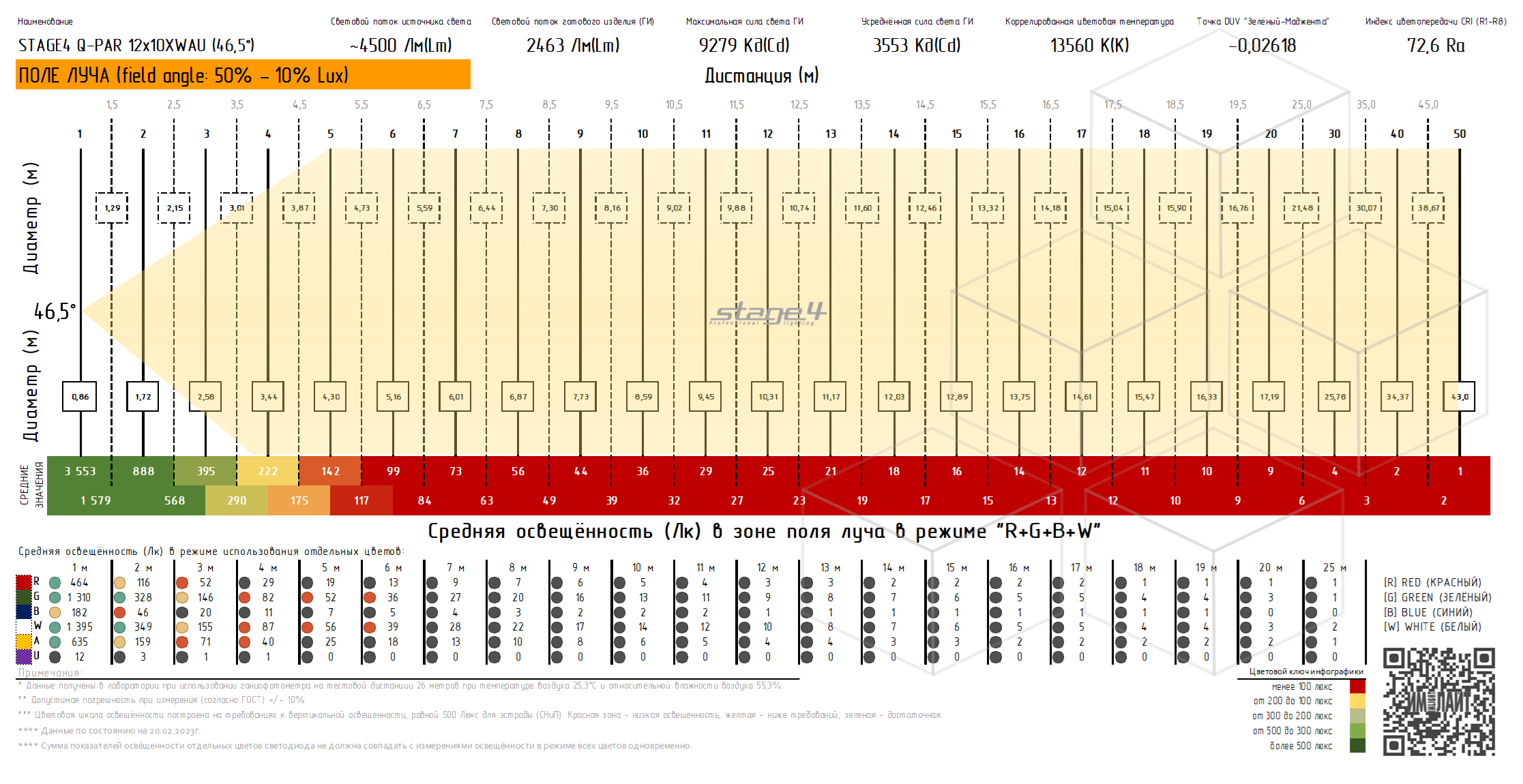

Средние параметры освещенности
|
Режим | "Все на 100%" |
| Средняя освещённость на 1 м, лк | 6126 | |
| Средняя освещённость на 3 м, лк | 680,7 | |
| Средняя освещённость на 5 м, лк | 245 | |
| Средняя освещённость на 7 м, лк | 125 | |
| Средняя освещённость на 9 м, лк | 75,6 | |
|

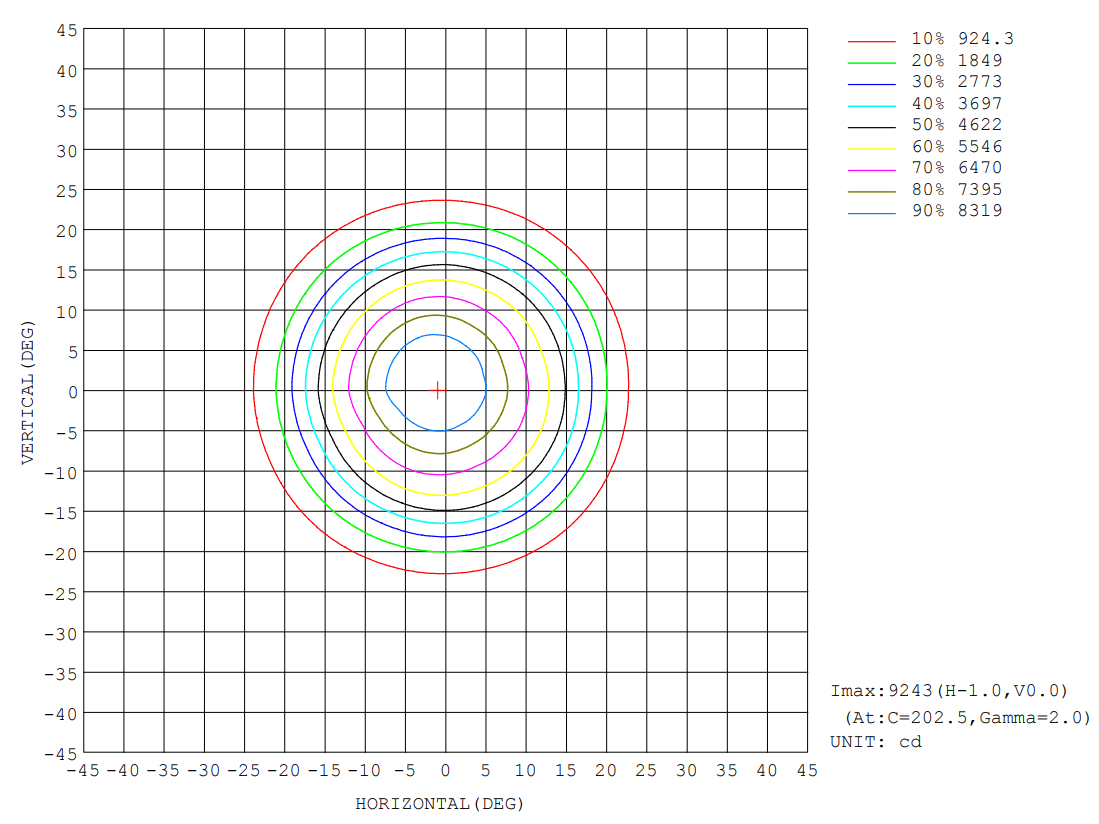

Оптическая система
|
Раскрытие луча | статичное |

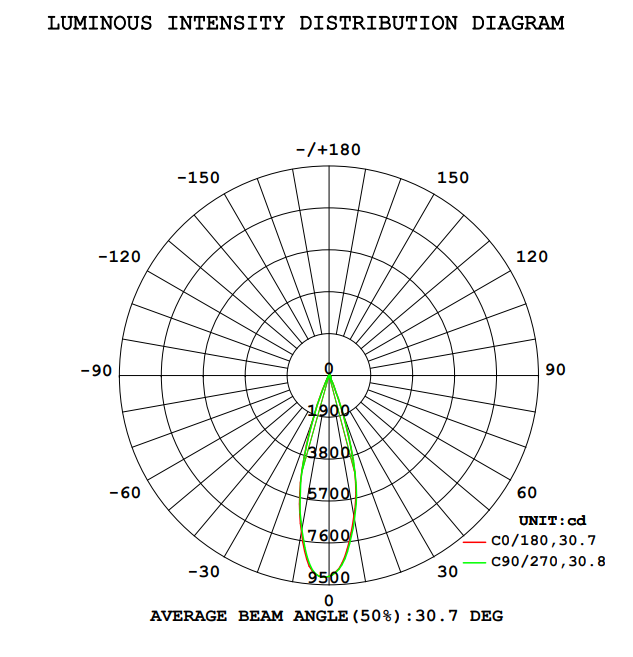

| Угол луча (Beam angle), град. | 30,7 | |

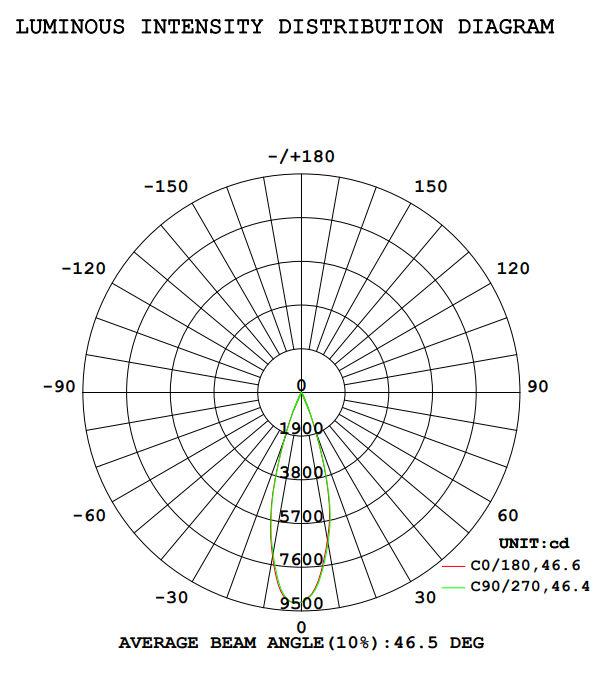

| Поле луча (Field angle), град. | 46,5 | |
| Дельта "Beam-Field", град. | 15,8 | |
| Соотношение Field-Beam | 1,5:1 | |
| Зона луча, % | 66,02 | |
| Светораспределение | симметричное | |
| Форма светового пятна | круглая | |
| Наличие Zoom (зум) | Нет | |
| Фокус (фокусировка) | Нет | |
| Возможность установки фрост-фильтров | Нет | |
| Ирисовая диафрагма (Iris) | Нет | |
|
Система генерации цвета и эффекты
|
Метод синтеза цвета | Аддитивный |
| Режим цветосмешения (синтез) | RGBWA+UV | |
| Точность синтеза цвета, бит | 8 | |
| Линейное изменение цветовой температуры (ЦТ) | Нет | |
| Диапазон цветовой температуры (ЦТ) | н/д | |
| Режим HSV (Hue, Saturation, Value) | Нет | |
| Количество колес гобо, шт | Нет | |
| Колесо анимации | Нет | |
| Количество линз призмы, шт | Нет | |
|
Интенсивность и стробоскоп
|
Диммер, бит | 8 |
| Исполнение диммера | электронный | |
| Кривые диммирования | Нет | |
| Выбор режима скорости диммера | Нет | |
| Функция выбора частоты обновления (частоты ШИМ) | Нет | |
| Эффект вольфрамовой лампы (visual tungsten lamp) | Нет | |
| Режимы стробоскопа, шт. | 4 | |
| Стробоскоп, максимальная частота | н/д | |
|
Протоколы управления и режимы
|
Протокол DMX-512 | Да |
| Протокол Art-NET | Нет | |
| Протокол RDM | Нет | |
| Протокол sACN | Нет | |
| Беспроводной DMX | Доп.опция | |
| Количество режимов (персонализаций) DMX | 2 | |
| MIN кол-во DMX-каналов | 6 | |
| MAX кол-во DMX-каналов | 10 | |
| Режим DMX 1 (каналов) | 6 | |
| Режим DMX 2 (каналов) | 10 | |
| Требования по подключению | Наличие DMX-сплиттера | |
| Встроенные авто программы, шт. | 6 | |
| Встроенные программы от звука, шт. | 1 | |
| Режим калибровки цветов | Нет | |
| Режим выбора статичных сцен через меню | Да | |
| ИК-управление | Да | |
| Режим "Мастер-ведомый" | Да | |
| Режим "звуковой активации" | Да | |
| Выбор чувствительности микрофона | Да | |
|
Органы управления на корпусе
|
Органы управления на корпусе | Дисплей + 4 кнопки |
| Функция поворота дисплея на 180° | Да | |
| Язык интерфейса меню (дисплея) | Китайский&Английский | |
|
Электротехнические параметры
|
Напряжение | 100-260 В, 50/60 Гц |
| MAX потребляемая мощность, Вт | 130 | |
| Коэффициент мощности (Power Factor (PF)) | 0,4401 | |
| Кнопка вкл/выкл питания | Нет | |
| Класс энергобезопасности | I (первый) | |
|
Система охлаждения и уровень шума
|
Принцип системы охлаждения | Пассивная |
| Способ охлаждения | естественная конвекция | |
| Классический автоматический режим работы вентиляторов | Нет | |
| Сверхтихий режим вентилятора | Нет | |
| Линейный режим изменения скорости вентилятора | Нет | |
| Функция управления вентиляторами | Нет | |
| Тихий режим | Нет | |
| Интерпретация уровня шума | Бесшумный | |
|

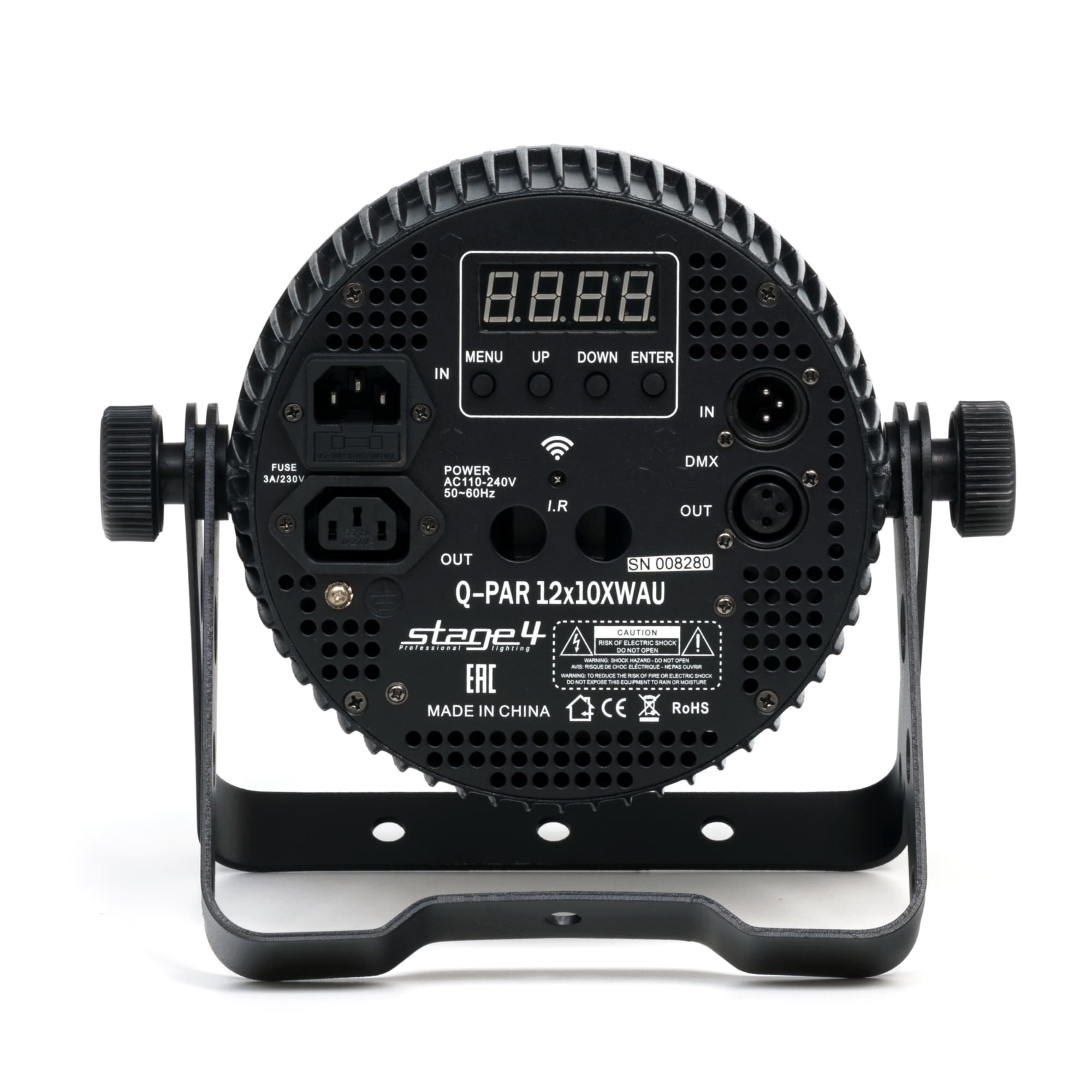

Интерфейсы подключения
|
Разъём IN ArtNET / sACN (RJ45) | Нет |
| Разъём OUT ArtNET / sACN (RJ45) | Нет | |
| Разъем питания IEC IN | Да | |
| Разъем питания IEC OUT | Да | |
| Разъём сигнала DMX IN - XLR 3 PIN | Да | |
| Разъём сигнала DMX OUT - XLR 3 PIN | Да | |
| Беспроводной DMX | Доп.опция | |
| Рекомендуемая система беcпроводного DMX | WiTR-DMX 512 (00-62662) | |
| Разъём USB для обновления ПО или питания стороннего W-DMX приёмника | Нет | |
|
Цвет и материал корпуса
|
Цвет корпуса | Черный |
| Материал корпуса | Алюминий | |
| Степень защиты корпуса | IP20 | |
| Защита от коррозии корпуса и соли | Да | |
| Защита от УФ воздействия | Нет | |
| Язык интерфейса (надписей) корпуса | Русский / Английский | |
|
Климатические условия
|
Климатическое исполнение и категория размещения | УХЛ4 |
| Диапазон рабочих температур | от +1°C до +40°C | |
| Относительная влажность | среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°. |
|
| В иных климатических условиях обязательно | уличный защитный купол с подогревом | |
|
Физические параметры и установка
|
Габаритные размеры устройства, мм | 270x252x90 |
| Вес нетто, кг | 2,8 | |
| Точка крепления страховочного троса | Нет | |
| Необходимое количество струбцин для подвеса, шт | 1 | |
| Установка на горизонтальные поверхности | На лиру | |
| Установка на фермы, софиты | На струбцину | |
|
Упаковка
|
Габаритные размеры упаковки, мм | 270x270x130 |
| Вес брутто, кг | 3,4 | |
| Тип упаковки | Картонная коробка и пенополистирол | |
| Требования к транспортировке | Палетный борт + амортизирующая упаковка | |
|

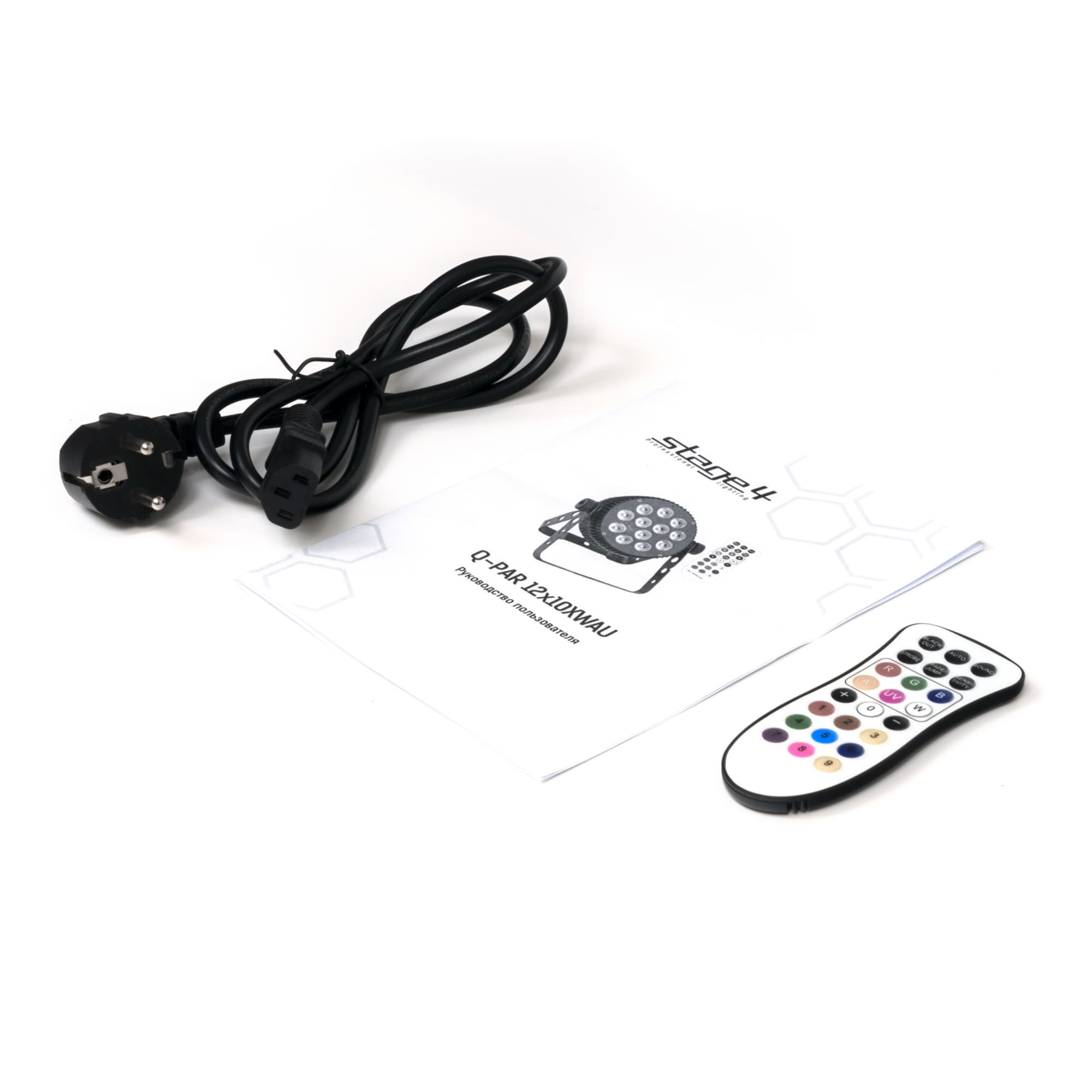

Комплект поставки
|
Кабель питания, шт | 1 |
| Сигнальный DMX кабель, шт | Нет | |
| Страховочный тросик, шт | Нет | |
| Омега-скоба (Fastlock), шт. | Нет | |
| ИК-пульт, шт | 1 | |
| Руководство пользователя на русском языке, шт | 1 | |
|
Срок службы и гарантия
|
Срок службы (не менее), лет | 5 |
| Гарантийный срок, лет | 1 | |
|
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да | |
| Технический регламент ТС 037/2016 | Да | |
| Соответствие требованиям директивы RoHS | Да | |
| Соответствие требованиям директив Европейского союза (CE) | Да | |
|
Файлы для загрузки
|
Руководство пользователя | Скачать |
| Двумерные модели (2D), DWG | Скачать | |
| Профили для консолей | Скачать | |

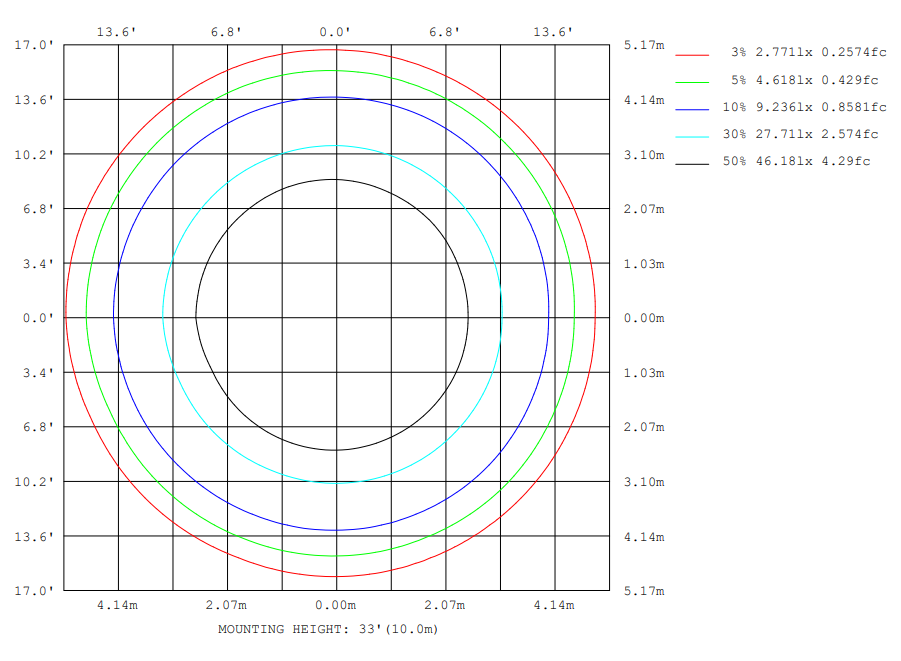

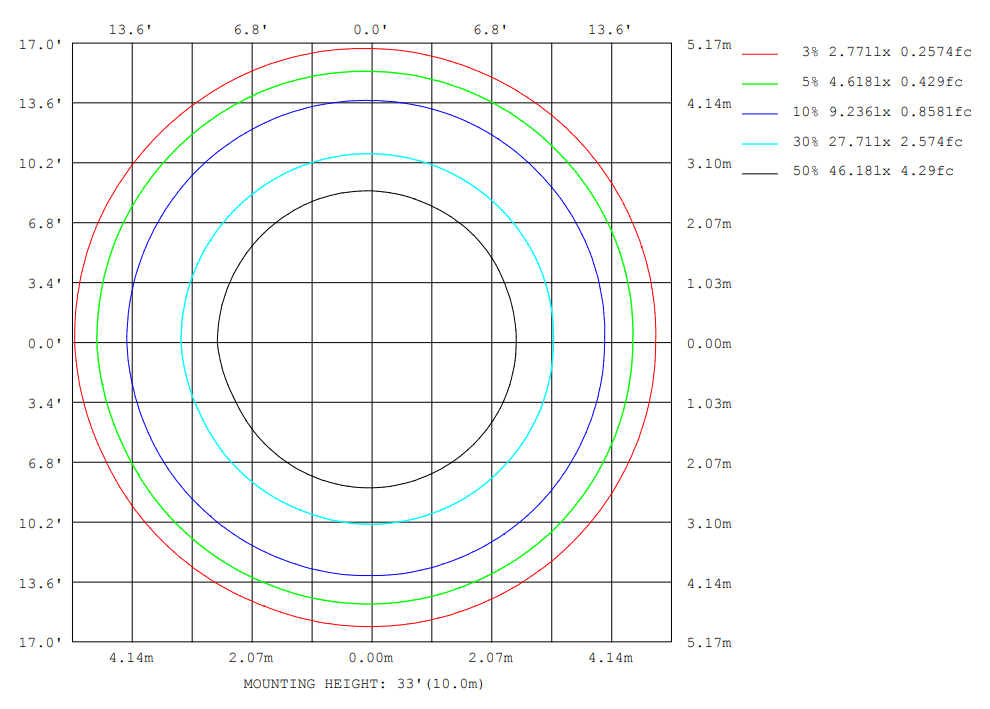

| Распределение света, IES | Скачать |
