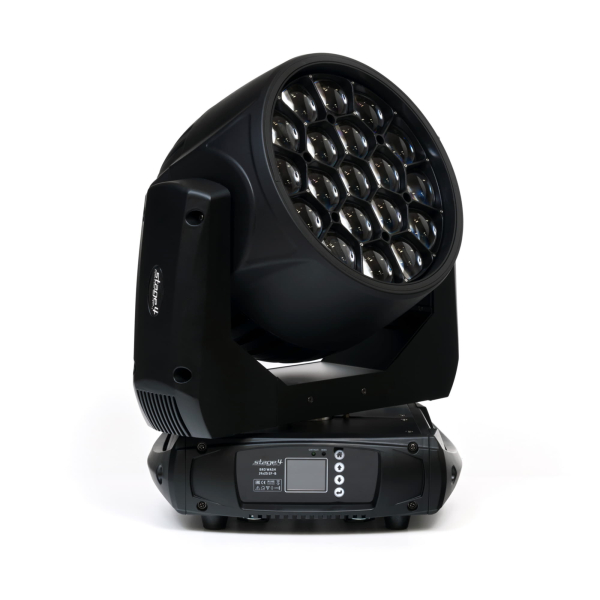

WASH (BEAM) / 19х25 вт / RGBW / 73 Ra / 5874 лм / 474681 кд / ZOOM: 5°-53° / 18879 лк@5м / 16 бит+4 кривые / пиксельное / многолучевой / Тихий / до 20 м
WASH (BEAM) / 19х25 вт / RGBW / 73 Ra / 5874 лм / 474681 кд / ZOOM: 5°-53° / 18879 лк@5м / 16 бит+4 кривые / пиксельное / многолучевой / Тихий / до 20 м
Ключевые параметры и характеристики BROWASH 19x25 EF-B:
Русскоязычная техподдержка STAGE4 предоставляет файлы 3D/2D‑моделей, IES‑файлы распределения света, независимые фотометрические отчёты и профили для популярных консолей. В сервисных центрах «Имлайт» всегда есть ремкомплекты и полный перечень запасных частей, что обеспечивает быстрый гарантийный и постгарантийный ремонт без длительного ожидания поставок из Китая.
| Общие сведения | Наименование | broWASH 19x25 EF-B |
| Тип устройства | WASH | |
| Серия | BRO | |
| Модель | WASH 19x25 EF-B | |
| Импортёр | Имлайт | |
| Артикул импортёра | 00-49774 | |
| Страна происхождения | КНР | |
| Рекомендованная область применения | Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa | |
| Рекомендованное назначение | Фронтальное, выносное, верхнее и боковое освещение | |
| Рекомендованная эффективная рабочая дистанция до, м | 20 | |
| Номинальные параметры источника света | Источник света (далее ИС) | Светодиод |
| Тип основного ИС | Четырехцветный мультичип | |
| Количество основных ИС, шт | 19 | |
| Мощность основного ИС, вт | 25 | |
| Светоизлучающая площадь ИС, мм | 4,62 | |
| Световая эффективность ИС, лм/Вт | 44,3 | |
| Световой поток всех ИС, лм | 12500 | |
| Цвет основных ИС | RGBW (красный+зеленый+синий+белый) | |
| Коррелированная цветовая температура ИС (CCT), К | Динамическая | |
| Индекс CRI цветопередачи ИС, Ra | Динамический | |
| Срок службы ИС, час | 50000 | |
| Бренд ИС | YUYIN | |
| Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями) | Световой поток готового изделия (ГИ), лм | 5873,8 |
| Сила света ГИ, кд | 474681 | |
| Лучистый поток (FE) ГИ, Вт | 31,295 | |
| Световая эффективность ГИ, лм/Вт | 17,68 | |
| Цветовая температура ГИ (без фильтров) (CCT), К | 653764 | |
| Координата цветности [CIE 1931] (ГИ) | x = 0.2336 y = 0.1969 | |
| Координата цветности [CIE 1976] (ГИ) | u' = 0.1908 v' = 0.3620 | |
| Точка "Зеленый-Маджента" [DUV] | -0,0152 | |
| Доминирующая длина волны (ГИ), нм | 468,6 | |
| Чистота цвета (ГИ) | 48,5 | |
| Пиковая длина волны (ГИ), нм | 455 | |
| Ширина кривой спектра (FWHM) (ГИ), нм | 32,6 | |
| Соотношение цветов ССТ (ГИ) | R=16.5% G=72.2% B=11.3% | |
| Фактические фотометрические параметры отдельных цветов готового изделия | Световой поток [R] красных диодов, лм | 989 |
| Световой поток [G] зеленых диодов, лм | 2639 | |
| Световой поток [B] зеленых диодов, лм | 531 | |
| Световой поток [W] белых диодов, лм | 2399 | |
| Сила света [R] красных диодов, кд | 87477 | |
| Сила света [G] зеленых диодов, кд | 227749 | |
| Сила света [B] зеленых диодов, кд | 43365 | |
| Сила света [W] белых диодов, кд | 200411 | |
| Индексы цветопередачи готового изделия (при минимальном зуме) | Индексы цветопередачи в режиме | "Все на 100%" |
| Индекс CRI (R1-R8), Ra | 67,4 | |
| Индекс CRI R9, Ra | -150 | |
| Индекс CRI (R1-R9), Ra | 43,2 | |
| Индекс CRI (R1-R15), Ra | 49,7 | |
| Индекс AvgR (Average Rendering Index) | н/д | |
| Индекс TM-30-15 (Rf/Rg) | н/д | |
| Индекс EEI | н/д | |
| Индексы цветопередачи готового изделия (при максимальном зуме) | Индексы цветопередачи в режиме | "Все на 100%" |
| Индекс CRI (R1-R8), Ra | 72,6 | |
| Индекс CRI R9, Ra | -125 | |
| Индекс CRI (R1-R9), Ra | 50,7 | |
| Индекс CRI (R1-R15), Ra | 56,3 | |
| Индекс AvgR (Average Rendering Index) | н/д | |
| Индекс TM-30-15 (Rf/Rg) | н/д | |
| Индекс EEI | н/д | |
| Индексы TLCI (качество белого света для камеры) | TLCI (2012) (без фильтров) | н/д |
| Индекс TLCI (2012) при ЦТ 3200К | н/д | |
| Индекс TLCI (2012) при ЦТ 5000К | н/д | |
| Индекс TLCI (2012) при ЦТ 6500К | н/д | |
| Максимальные параметры освещенности | Режим | "Все диоды на 100% мин.зум" |
| Максимальная освещённость на 1 м, лк | 471972 | |
| Максимальная освещённость на 3 м, лк | 52441 | |
| Максимальная освещённость на 5 м, лк | 18879 | |
| Максимальная освещённость на 7 м, лк | 9632 | |
| Максимальная освещённость на 9 м, лк | 5827 | |
| Режим | "Все диоды на 100% макс.зум" | |
| Максимальная освещённость на 1 м, лк | 14548 | |
| Максимальная освещённость на 3 м, лк | 1616 | |
| Максимальная освещённость на 5 м, лк | 909,3 | |
| Максимальная освещённость на 7 м, лк | 296,9 | |
| Максимальная освещённость на 9 м, лк | 179,6 | |
| Рекомендованная эффективная рабочая дистанция до, м | 20 | |
| Средние параметры освещенности | Режим | "Все диоды на 100% мин.зум" |
| Средняя освещённость на 1 м, лк | 303753 | |
| Средняя освещённость на 3 м, лк | 33750 | |
| Средняя освещённость на 5 м, лк | 12150 | |
| Средняя освещённость на 7 м, лк | 6199 | |
| Средняя освещённость на 9 м, лк | 3750 | |
| Режим | "Все диоды на 100% макс.зум" | |
| Средняя освещённость на 1 м, лк | 10191 | |
| Средняя освещённость на 3 м, лк | 1132 | |
| Средняя освещённость на 5 м, лк | 407,7 | |
| Средняя освещённость на 7 м, лк | 208 | |
| Средняя освещённость на 9 м, лк | 125,8 | |
| Оптическая система | Раскрытие луча | динамическое |
| Угол луча (Beam angle) при мин.зуме, град. | 5 | |
| Поле луча (Field angle) при мин.зуме, град. | 7,2 | |
| Угол луча (Beam angle) при макс.зуме, град. | 41,2 | |
| Поле луча (Field angle) при макс.зуме, град. | 52,5 | |
| Широта изменения угла луча (MIN-MAX), град. | 36,2 | |
| Широта изменения угла поля (MIN-MAX), град. | 45,3 | |
| Шаг изменения угла (Beam angle), град. | 0,142 | |
| Шаг изменения поля (Field angle), град. | 0,178 | |
| Наличие Zoom (зум) | Да | |
| Точность зум, бит | 8 | |
| Тип зума | линейный | |
| Общепринятый диапазон зум | 5-52,5° | |
| Фокус (фокусировка) | Нет | |
| Фрост-фильтр (Фрост, Frost) | Нет | |
| Ирисовая диафрагма (Iris) | Нет | |
| Движение и позиционирование | Управление по DMX позиционированием и направлением | Да |
| Угол поворота по горизонтали (PAN), град. | 540 | |
| Поворот от центра (+/-), град. | 270 | |
| Минимальный шаг поворота, град. | 0,008 | |
| Угол наклона по вертикали (TILT), град. | 270 | |
| Наклон от центра (+/-), град. | 135 | |
| MIN шаг наклона, град. | 0,004 | |
| Точное позиционирование (Fine, 16 bit) | Да | |
| Функция затемнения луча при движении (BlackOut XY) | Нет | |
| Функция замедления при движении (Speed PT) | Да | |
| Функция позиционирования через меню прибора (Static) | Да | |
| Функция калибровки моторов через меню прибора (Calibrate XY) | Да | |
| Функция удаленного перезапуска моторов (Reset Pan/TilT) | Да | |
| Авто-восстановление положения при помехе | Да | |
| Система генерации цвета и эффекты | Метод синтеза цвета | Аддитивный |
| Режим цветосмешения (синтез) | RGBW | |
| Точность синтеза цвета, бит | 16 | |
| Количество цветов, шт | более 16 млн | |
| Векторный режим наложения фильтров | Да | |
| Функция регулировки "Зеленый-Маджента" (Tint) | Нет | |
| Линейное изменение цветовой температуры (ЦТ) | Да | |
| Точность фильтра CTO, бит | 8 | |
| Диапазон цветовой температуры (ЦТ) | 2700-8000 | |
| Количество пресетов ЦТ, шт | 9 | |
| Режим HSV (Hue, Saturation, Value) | Нет | |
| Индивидуальное управление источниками света (pixel mapping) | Да | |
| Количество сегментов управления | 19 | |
| Колесо анимации | Нет | |
| Количество линз призмы, шт | Нет | |
| Интенсивность и стробоскоп | Диммер, бит | 16 |
| Исполнение диммера | электронный | |
| Кривые диммирования | Да | |
| Количество кривых диммера, шт | 4 | |
| Выбор режима скорости диммера | Да | |
| Количество скоростей диммирования, шт. | 4 | |
| Функция выбора частоты обновления (частоты ШИМ) | Нет | |
| Диапазон частоты обновления LED, Hz | ||
| Эффект вольфрамовой лампы (visual tungsten lamp) | Да | |
| Режимы стробоскопа, шт. | 4 | |
| Стробоскоп, максимальная частота | 25 | |
| Протоколы управления и режимы | Протокол DMX-512 | Да |
| Протокол Art-NET | Нет | |
| Протокол RDM | Да | |
| Протокол sACN | Нет | |
| Беспроводной DMX | Доп.опция | |
| Количество режимов (персонализаций) DMX | 8 | |
| MIN кол-во DMX-каналов | 18 | |
| MAX кол-во DMX-каналов | 105 | |
| Режим DMX 1 (каналов) | 105 | |
| Режим DMX 2 (каналов) | 100 | |
| Режим DMX 3 (каналов) | 99 | |
| Режим DMX 4 (каналов) | 94 | |
| Режим DMX 5 (каналов) | 29 | |
| Режим DMX 6 (каналов) | 24 | |
| Режим DMX 7 (каналов) | 23 | |
| Режим DMX 8 (каналов) | 18 | |
| Требования по подключению | Наличие DMX-сплиттера с поддержкой протокола RDM | |
| Встроенные авто программы, шт. | 7 | |
| Встроенные программы от звука, шт. | 1 | |
| Режим калибровки цветов | Да | |
| Режим выбора статичных сцен через меню | Нет | |
| ИК-управление | Нет | |
| Режим "Мастер-ведомый" | Да | |
| Режим "звуковой активации" | Да | |
| Выбор чувствительности микрофона | Да | |
| Органы управления на корпусе | Органы управления на корпусе | Дисплей + 4 кнопки |
| Диагональ дисплея, дюйм | 1,8 | |
| Функция поворота дисплея на 180° | Да | |
| Таймер учета времени работы | Нет | |
| Информация о температуре | Нет | |
| Язык интерфейса меню (дисплея) | Китайский & Английский | |
| Электротехнические параметры | Напряжение | 100-260 В, 50/60 Гц |
| MAX потребляемая мощность, Вт | 450 | |
| Коэффициент мощности (Power Factor (PF)) | 0,8817 | |
| Кнопка вкл/выкл питания | Да | |
| Класс энергобезопасности | I (первый) | |
| Система охлаждения и уровень шума | Принцип системы охлаждения | Активная |
| Способ охлаждения | воздушная конвекция+вентиляторы | |
| Классический автоматический режим работы вентиляторов | Да | |
| Сверхтихий режим вентилятора | Да | |
| Линейный режим изменения скорости вентилятора | Нет | |
| Функция управления вентиляторами | Да | |
| Тихий режим | Да | |
| Интерпретация уровня шума | умеренно тихий и безопасный уровень шума | |
| Интерфейсы подключения | Разъём IN ArtNET / sACN (RJ45) | Нет |
| Разъём OUT ArtNET / sACN (RJ45) | Нет | |
| Разъём питания POWERCON IN | Да | |
| Разъём питания POWERCON OUT | Да | |
| Разъём сигнала DMX IN - XLR 3 PIN | Да | |
| Разъём сигнала DMX OUT - XLR 3 PIN | Да | |
| Беспроводной DMX | Доп.опция | |
| Рекомендуемая система беcпроводного DMX | WiTR-DMX 512 (00-62662) | |
| Разъём USB для обновления ПО или питания стороннего W-DMX приёмника | Да | |
| Цвет и материал корпуса | Цвет корпуса | Черный |
| Материал корпуса | Инженерный пластик | |
| Степень защиты корпуса | IP20 | |
| Защита от коррозии корпуса и соли | Да | |
| Защита от УФ воздействия | Нет | |
| Язык интерфейса (надписей) корпуса | Русский/Английский | |
| Климатические условия | Климатическое исполнение и категория размещения | УХЛ4 |
| Диапазон рабочих температур | от +1°C до +40°C | |
| Относительная влажность | среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°. |
|
| В иных климатических условиях обязательно | уличный защитный купол с подогревом | |
| Физические параметры и установка | Габаритные размеры устройства, мм | 412x224x455 |
| Вес нетто, кг | 14,5 | |
| Точка крепления страховочного троса | Да | |
| Необходимое количество струбцин для подвеса, шт | 2 | |
| Установка на горизонтальные поверхности | На ножки | |
| Установка на фермы, софиты | Через Omega-скобу и струбцину | |
| Упаковка | Габаритные размеры упаковки, мм | 530x380x530 |
| Вес брутто, кг | 16,8 | |
| Тип упаковки | Картонная коробка и пенополистирол | |
| Требования к транспортировке | Палетный борт + амортизирующая упаковка | |
| Комплект поставки | Кабель питания, шт | 1 |
| Сигнальный DMX кабель, шт | 1 | |
| Страховочный тросик, шт | 1 | |
| Омега-скоба (Fastlock), шт. | 2 | |
| Руководство пользователя на русском языке, шт | 1 | |
| Срок службы и гарантия | Срок службы (не менее), лет | 5 |
| Гарантийный срок, лет | 1 | |
| Декларации и сертификаты | Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да | |
| Технический регламент ТС 037/2016 | Не требуется | |
| Соответствие требованиям директивы RoHS | Да | |
| Соответствие требованиям директив Европейского союза (CE) | Да | |
| Файлы для загрузки | Руководство пользователя | Скачать |
| Двумерные модели (2D), DWG | Скачать | |
| Профили для консолей | Скачать | |
| Распределение света, IES | Скачать |
