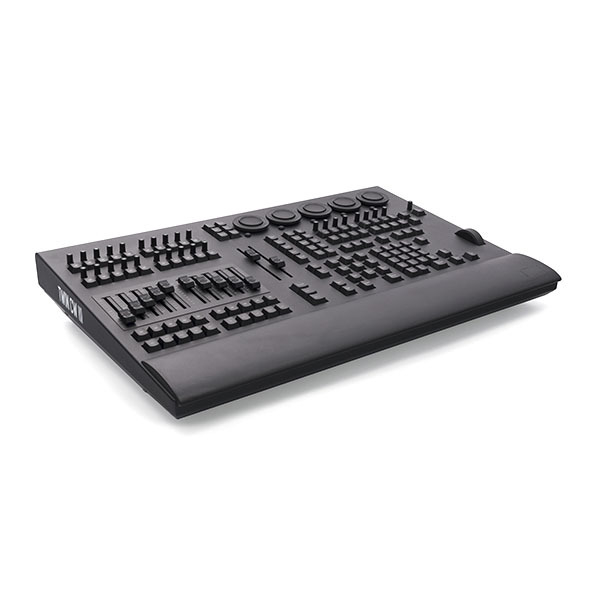

DMX-контроллер (Основное крыло) / 3 поколение / 4096 параметров / 12 фейдеров / 28 энкодеров / 2 DMX-OUT / 1 DMX-IN / MIDI IN-OUT / LTC / Кейс / 12 кг / Требуется ПК
DMX-контроллер (Основное крыло) / 3 поколение / 4096 параметров / 12 фейдеров / 28 энкодеров / 2 DMX-OUT / 1 DMX-IN / MIDI IN-OUT / LTC / Кейс / 12 кг / Требуется ПК
Основное (командное) крыло для подключения к внешнему персональному компьютеру, работающего под управлением операционной системы Windows. Персональный компьютер, требуемый для подключения TWIN CW III, в комплект поставки не входит. Cофт третьей версии, работающий под управлением контроллера TWIN CW III, по возможностям никак не уступает старшим и полноценным консолям третей серии, несмотря на свои малые габариты. Основное крыло управляет множеством основных функций программного обеспечения и дублирует многие клавиши на экране. Не отменяет использование манипулятора типа "мышь" или внешнего сенсорного экрана. Одним из главных преимуществ контроллера является наличие моторизированных фейдеров. Контроллер является "ключом" к открытию выходных параметров программного обеспечения третей версии и не гарантирует работу со второй версией ПО.
Как и для других продуктов бренда STAGE4, мы предлагаем быструю и отзывчивую русскоязычную техническую поддержку для пользователей. На складах и в сервисных центрах компании "ИМЛАЙТ" есть все необходимое для быстрого гарантийного или пост-гарантийного ремонта.
|
Общие параметры
|
Наименование устройства | TWIN CW III |
| Серия | TWIN | |
| Тип устройства |
DMX-контроллер / Крыло управления
|
|
| Импортёр | Имлайт | |
| Артикул импортёра | 00-61028 | |
| Рекомендуемая сфера применения |
Дома культуры, актовые залы, рестораны, спортивные объекты.
|
|
|
Возможности и ограничения
|
Требуется дополнительно персональный компьютер * (см примечание под таблицей) | Да |
| Количество параметров ** (см примечание под таблицей), шт | 4096 | |
| Максимально возможное количество параметров при использовании дополнительных устройств NPU, шт. | 250 000 | |
|
Особенности программного обеспечения (ПО)
|
Рекомендуемая версия ПО | 1.9.3.3 |
| Требуется операционная система ПК | Windows | |
| Возможность использования других версий ПО | Нет | |
|
Параметры разъемов подключения
|
Количество выходных портов DMX OUT (XLR), шт | 2 |
| Количество входных портов DMX IN (XLR), шт | 1 | |
| Порт Gigabit Ethernet, шт. | Нет | |
| Порт MIDI IN, шт | 1 | |
| Порт MIDI OUT, шт | 1 | |
| Порт для дополнительного подключения внешнего сенсорного экрана (DVI), шт | Нет | |
| Порт для подключения крыла фейдеров (LDS-Link), шт. | Нет | |
| Возможность подключения фейдерного крыла | Нет | |
| Порт USB2.0 Type B | Нет | |
| Порт USB2.0 на передней панели | Нет | |
| Порт для подключения внешних ламп подсветки, шт. | 1 | |
|
Протоколы передачи данных
|
Протокол Art-Net | Да |
| Протокол RDM | Да | |
| Протокол ETC-Net2 | Да | |
| Протокол MA-Net2 | Да | |
| Протокол sACN | Да | |
| Протокол ShowNet | Да | |
| Протокол Kinet1 | Да | |
| Протокол для синхронизации по тайм-коду (SMPTE) | Да | |
| Протокол для синхронизации по звуку (LTC) | Да | |
|
Органы управления (фейдеры, энкодеры, клавиши)
|
Кнопка включения и выключения крыла | Да |
| Фейдеры (ручки) для управления записанными программами, шт. | 30 | |
| Функциональные ручки | 8 | |
| Моторизированные фейдера | Да | |
| Многофункциональный кросс-фейдер, шт | 2 | |
| Главный (диммерный) фейдер- ручка, шт. | 1 | |
| Вращаемое колесо управления (диммерными каналами), шт | 1 | |
| Энкодеры двойные (поворотные колеса) с функцией нажатия для управления параметрами крыла, шт. | 5 | |
| Кнопки для управления анкодерами | 5 | |
| Энкодеры (поворотные колеса) с функцией нажатия для управления окнами крыла, шт. | Нет | |
| Трекбол (шар-манипулятор) для управления параметрами крыла, шт. | Нет | |
| Кнопки управления трекболом, шт. | Нет | |
| Назначаемые клавиши для управления функциями фейдера, шт. | 10 | |
| Назначаемые клавиши для управления функциями ручки, шт. | 20 | |
| Назначаемые клавиши для управления записанными программами, связанные с командным экраном (9 дюймов), шт. | Нет | |
| Назначаемые клавиши управления записанными программами, шт | 10 | |
| Клавиши для переключения страниц записанных программ, шт | 2 | |
| Клавиши для вызова и переключения записанных рабочих пространств на экранах, шт. | Нет | |
| Системные многозадачные клавиши, шт. | 86 | |
| Кнопка затемнения (Black Out) | Нет | |
| Кнопка следующего шага (Go+) | Да | |
| Кнопка предыдущего шага (Go-) | Да | |
| Кнопка паузы (Pause) | Да | |
| Встроенная клавиатура | Нет | |
| Подсветка клавиш | Да | |
|
Корпус и параметры корпуса
|
Материал корпуса | Металл |
| Степень защиты корпуса | IP20 | |
| Цвет корпуса | Черный | |
| Ручки для переноски крыла, шт | Нет | |
| Противоскользящие ножки, шт | 4 | |
|
Комплект поставки
|
Транспортировочный кейс, шт | 1 |
| Защитный чехол для контроллера, шт | 1 | |
| USB-кабель для подлючения к ПК, шт. | 1 | |
| Кабель питания, шт. | 1 | |
| Светодиодная лампа подсветки | Опционально | |
|
Электротехнические параметры
|
Напряжение |
110–240 В, 60–50 Гц.
|
| Потребляемая мощность, Вт | 50 | |
| Встроенный источник бесперебойного питания (ИБП) | Нет | |
| Разъём питания С14 | Да | |
| Разъём питания С13 | Нет | |
|
Весогабаритные параметры
|
Габариты крыла, мм | 620x420x90(50) |
| Габариты транспортировочного кейса, см | 700x52x210 | |
| Вес нетто (крыла), кг. | 12 | |
| Вес брутто (c кейсом), кг. | 22 | |
|
Срок службы и гарантия
|
Срок службы, не менее | 5 лет |
| Гарантийный срок | 1 год | |
|
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да | |
|
Файлы для загрузки
|
Руководство пользователя на русском языке, шт | Скачать |
| Двумерные модели (2D), DWG | Скачать | |
| Профили для консолей | Скачать | |
| Распределение света, IES |
* Внимание! Контроллер не имеет собственной встроенной компьютерной периферии. Дополнительно требуется персональный компьютер (ноутбук, моноблок, системный блок + монитор) с установленной операционной системой Windows. ПК в комплект поставки не входит!
** Термин "параметры" в технических характеристиках следует понимать в значении, отличном от привычного. В данном случае - это количество задействованных атрибутов, связанных с функциями световых приборов. Количество DMX-каналов не всегда равно количеству параметров. Например, PAN, TILT, PAN fine 16 bit, TILT fine 16 bit - это 4 DMX канала, которые занимают в ПО контроллера всего 2 параметра. Упрощённо, все каналы 16 и 24 bit не учитываются крылом при подсчёте количества параметров, увеличивая тем самым максимально доступное к добавлению количество приборов. При этом ПО крыла продолжит полноценно использовать каналы PAN/TILT 16 bit. Условный световой прибор, имеющий в раскладке каналов DMX 16-битные функции поворота, наклона, фокуса, зума, диммера, занимает 21 DMX-канал в других пультах управления, но будет занимать 16 параметров в данной консоли, т.к пять 16-битных канала не учитываются. Таким образом, количество задействованных параметров, следовательно, и количество возможных подключённых устройств, будет зависеть от конкретных режимов DMX определенных световых приборов и их функциональных особенностей. Общее количество задействованных параметров будет индивидуальным у каждого покупателя.
