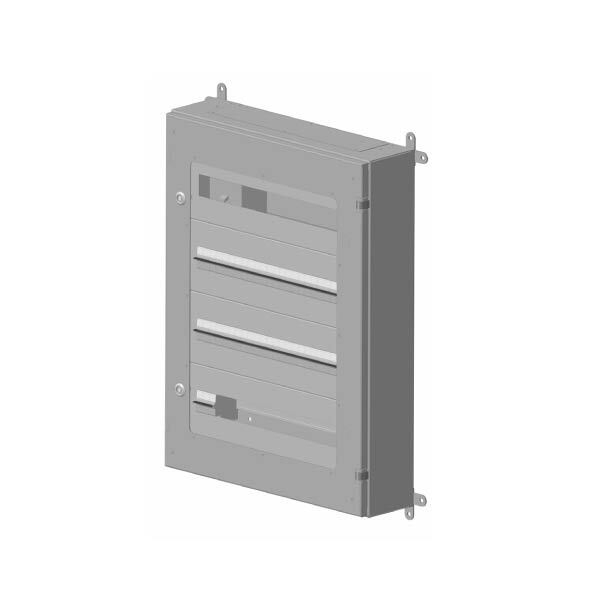

Щит силовой настенный ЩСН24-4-15, предназначен для распределения питающего напряжения (напряжение не превышает 1000В переменного тока) между потребителями в осветительных системах, системах озвучивания помещений при использовании последних на театральных и концертных площадках, в домах культуры, дискотеках, ресторанах и т.п.

Маркировка ЩСН24-4-15, где "ЩСН" — щит силовой настенный, "24" — максимальное количество однофазных автоматических выключателей на одной дин-рейке, "4" — количество дин-реек в шкафу, 15 — модификация щита согласно проектного решения.

Внутри щита осуществляется коммутация входного трехфазного сетевого напряжения на 16 выходов.

На входе щита установлен трехполюсный автоматический выключатель на ток 3п80А.

На выходных линиях щита установлены 11 автоматических выключателей и 5 УЗО. Номиналы автоматов указаны в проекте на схеме шкафа.

Установлен реверсивный рубильник 3п63А.

Установлен независимый расцепитель Uупр 24VDC.

На входной силовой линии установлен светодиодный индикатор сети. Цепи индикатора защищены предохранителями, номинал 0,5А/250В, размер 5х20мм.

Заход кабелей в щит предусмотрен сверху и снизу корпуса. Отверстия для ввода кабелей в щит закрыты пластинами, в пластинах при монтаже вырубается нужное количество отверстий для труб.

Щит укомплектован дверью с прозрачным окном. Дверь комплектуется замком и одним ключом.

Щит изготовлен из стали толщиной 1,5 мм. Щит снабжен съемными кронштейнами. При помощи этих кронштейнов осуществляется закрепление шита на стене.

Щит окрашен порошковой краской светло серого цвета.
