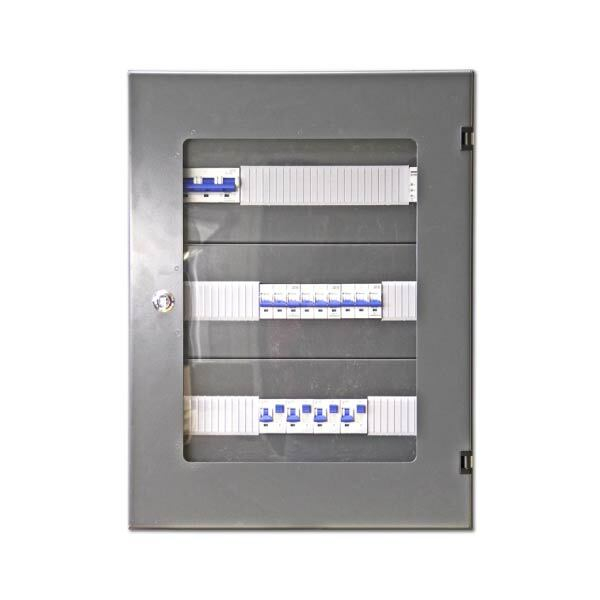

Щит силовой настенный, 7 потребителей, ввод 3п80А
Щит силовой настенный ЩСН18-3-46, предназначен для распределения питающего напряжения (напряжение не превышает 1000В переменного тока) между потребителями в осветительных системах, системах озвучивания помещений при использовании последних на театральных и концертных площадках, в домах культуры, дискотеках, ресторанах и т.п.
Маркировка ЩСН18-3-46, где "ЩСН" — щит силовой настенный, "18" — максимальное количество однофазных автоматических выключателей на одной дин-рейке, "3" — количество дин-реек в шкафу, 46 — модификация щита согласно проектного решения.
Внутри щита осуществляется коммутация входного трехфазного сетевого напряжения на 7 выходов.
На входе щита установлен трехполюсный автоматический выключатель на ток 3п80А.
На выходных линиях щита установлены, 3 трехполюсных автоматических выключателя и 4 УЗО. Номиналы автоматов указаны в проекте на схеме шкафа.
На входной силовой линии установлен светодиодный индикатор сети. Цепи индикатора защищены предохранителями, номинал 0,5А/250В, размер 5х20мм.
Заход кабелей в щит предусмотрен сверху и снизу корпуса. Отверстия для ввода кабелей в щит закрыты пластинами, в пластинах при монтаже вырубается нужное количество отверстий для труб.
Щит укомплектован дверью с прозрачным окном. Дверь комплектуется замком и одним ключом.
Щит изготовлен из стали толщиной 1,5 мм. Щит снабжен съемными кронштейнами. При помощи этих кронштейнов осуществляется закрепление шита на стене.
Щит окрашен порошковой краской светло серого цвета.
