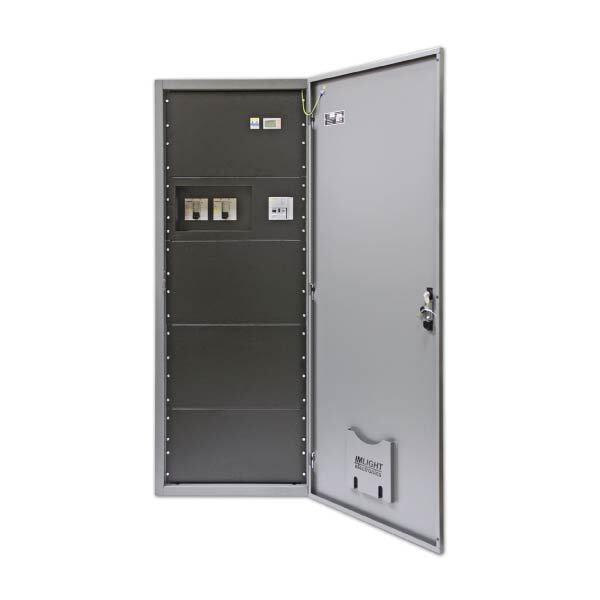

Шкаф силовой напольный PWD8-250-1-10 предназначен для распределения питающего напряжения (напряжение не превышает 1000В переменного тока) между потребителями в системах верхней и нижней машинерии сцены, осветительных системах, системах озвучивания помещений при использовании последних на театральных и концертных площадках, в домах культуры, дискотеках, ресторанах и т.п.

Маркировка PWD8-250-1-10, где "PWD" — шкаф распределения питания, "8" — количество выходных линий, "250" — максимальный ток на фазу по вводу (А), "1" — количество силовых вводов, "10" — модификация шкафа согласно проектного решения.

Внутри шкафа осуществляется коммутация входного 3-фазного напряжения по одному входу на 8 независимым трехфазным выходам. На входной силовой линии установлен трехфазный автоматический выключатель в литом корпусе (номинал 3п250А, перегрузочная способность 36 кА, типоразмер 2).

Шкаф имеет восемь трехфазных выходных линии (автомата (автоматов). Номиналы автоматов указаны на электрической схеме шкафа (см. рабочую документацию).

Внизу силового шкафа размещен вводной клеммник 3 фазы и нейтраль N, а также планка заземления PE. К этим клеммам подключается силовой вводной кабель. Отходящие силовые кабели подключаются непосредственно на клеммы выходных автоматов при помощи кабельных наконечников. На вводной автомат установлен электрический привод для дистанционного управления последним при помощи блока REC1-1. В шкафу смонтирован измерительный прибор фирмы LOVATO (тип DMG110) для измерения параметров электрической сети (токи по фазам, напряжения, различные типы мощности, гармоники и т.п.).

Силовой автомат имеет в составе два блок-контакта. Один показывает факт аварийного отключения автомата, второй состояние автомата, включен или выключен. Сигналы +24В от блок-контактов поступают в блок PMUX8-1, где преобразуются в сигналы протокола DMX-512A.

Ввод всех кабелей в шкаф предусмотрен снизу через отверстия в нижней части. Кабели закрепляются с помощью кабельных зажимов (входят в комплект поставки).

С передней стороны шкаф закрыт металлическими панелями, которые могут быть сняты только с использованием инструмента.

Шкаф укомплектован дверью с 3-мя навесами. Дверь комплектуется ручкой с замком и одним ключом. В нижней части двери есть карман для документов.

Шкаф и дверь изготовлены из стали толщиной 1,5 и 2 мм. Шкаф окрашен порошковой краской серого цвета.

На паспортной табличке, которая установлена на внутренней поверхности двери, приведена следующая информация: наименование изготовителя, тип шкафа, серийный номер, номер ГОСТа.
