Щит силовой настенный ЩСН18-3-23, предназначен для распределения питающего напряжения (напряжение не превышает 1000В переменного тока) между потребителями в осветительных системах, системах озвучивания помещений при использовании последних на театральных и концертных площадках, в домах культуры, дискотеках, ресторанах и т.п.

Маркировка ЩСН18-3-23, где "ЩСН" — щит силовой настенный, "18" — максимальное количество однофазных автоматических выключателей на одной дин-рейке, "3" — количество дин-реек в шкафу, 23 — модификация щита согласно проектного решения.

Внутри щита осуществляется коммутация входного трехфазного сетевого напряжения на 7 выходов.

На входе щита установлен трехполюсный автоматический выключатель на ток 3п50А.

После вводного автомата установлен 3-х фазный контактор, а до автомата реле контроля фаз питающей сети. Управление работой контактора осуществляется от шкафа ШК (сервер управления механикой сцены) через блок REC1-1. Цепи реле контроля фаз защищены предохранителями, номинал 0,5А/250В, размер 5х20мм.

На выходных линиях щита установлены, 3 трехполюсных и 3 однополюсных автоматических выключателя. Номиналы автоматов указаны в проекте на схеме шкафа.

Заход кабелей в щит предусмотрен сверху и снизу корпуса. Отверстия для ввода кабелей в щит закрыты пластинами, в пластинах при монтаже вырубается нужное количество отверстий для труб.

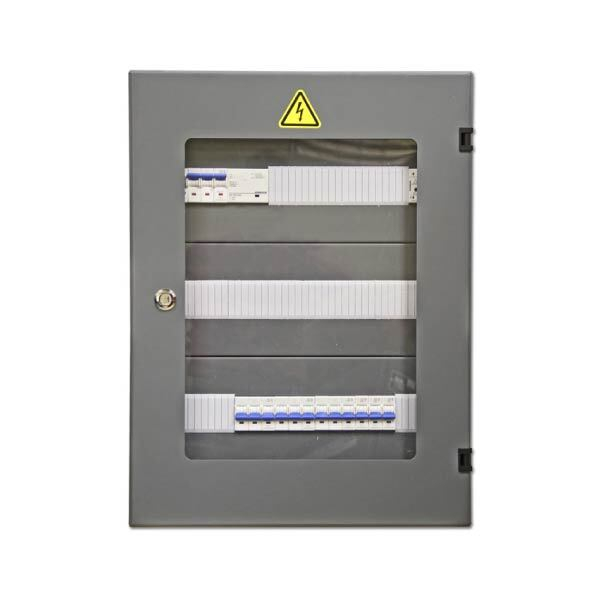

Щит укомплектован дверью с прозрачным окном. Дверь комплектуется замком и одним ключом.

Щит изготовлен из стали толщиной 1,5 мм. Щит снабжен съемными кронштейнами. При помощи этих кронштейнов осуществляется закрепление шита на стене.

Щит окрашен порошковой краской светло серого цвета.
