Конвертер сигнала ArtNet→DMX и декодер DMX→RGB-лента (8x170 пикс.) / 8 потоков (выбор 0-15) / Art-Net I-III / 100 Мбит\с / 1U-1RU / PowerCon / 2,3 кг
Конвертер сигнала ArtNet→DMX и декодер DMX→RGB-лента (8x170 пикс.) / 8 потоков (выбор 0-15) / Art-Net I-III / 100 Мбит\с / 1U-1RU / PowerCon / 2,3 кг
Современное осветительное оборудование управляется по протоколу DMX-512, однако у стандартных DMX-кабелей есть ограничения:
Дистанция — стабильная передача ограничена 100 м (на практике меньше).
Пропускная способность — один кабель поддерживает максимум 512 каналов, чего недостаточно для современных многоканальных систем.
Эти проблемы решает Ethernet-сеть (CAT5e/6+): она поддерживает передачу Art-Net-протоколов с тысячами каналов, позволяет прокладывать линии на большие расстояния и объединять множество DMX-юниверсов в одной инфраструктуре.

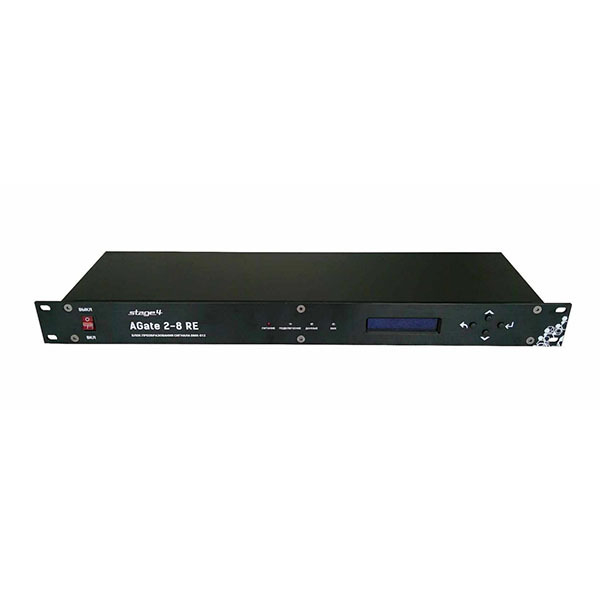

STAGE4 AGate 2-8 RE — надёжное и упрощённое решение для стандартных задач по преобразованию Art-Net в DMX512.
Преобразование Art-Net I/II/III → 8 DMX-юниверсов (до 4096 каналов).
Стандартная обработка Art-Net → DMX без дополнительных сетевых функций.
Рэковый форм-фактор 19" для удобного монтажа.
Заводская настройка IP (10.201.6.100) — быстрый ввод в эксплуатацию.
LCD-дисплей с меню конфигурации и автоотключением (через 5 с).
Цветная индикация: красный LED (питание), оранжевые LED (Art-Net), синие LED (DMX).
Поддержка ПО DMX WorkShop PC для конфигурации с компьютера.
Поддержка LED Matrix: до 600 RGB-пикселей (30×20) для простых декораций.
Нет поддержки RDM (Remote Device Management).
Нет функций Link (объединения устройств).
Только однонаправленная работа: Art-Net → DMX.
Нет веб-интерфейса (только LCD-меню).
Нет DHCP (только ручная настройка IP).
ARM-процессор без расширенных функций.
Нет регулировки Frame Rate (фиксированные параметры).
DMX Hold — стандартные значения.
Небольшие и средние театры.
Дома культуры и концертные площадки.
Бюджетные инсталляции без требований к RDM.
Экономия кабеля и времени — замена 8 DMX-линий одной Ethernet-магистралью.
Простая настройка: подключите Ethernet, задайте IP через LCD-меню и получите 8 надёжных DMX-линий.
Упрощённая архитектура — удобна для персонала с базовой технической подготовкой.
STAGE4 AGate 2-8 RE — это доступное и надёжное решение для преобразования Art-Net в DMX512. Оно обеспечивает все базовые функции, необходимые для стандартных световых систем, без лишних затрат и сложных настроек.
|
Общие сведения
|
Наименование устройства | AGate 2-8 RE |
| Тип устройства |
Конвертер сигнала ArtNet → DMX
|
|
| Импортёр | Имлайт | |
| Артикул импортёра | 00-72048 | |
| Назначение |
Распределение Art-Net данных через Ethernet сеть и конвертация сигнала в DMX512
|
|
|
Основные функции устройства
|
Расширение количества DMX-юниверсов консоли с поддержкой ArtNet |
До 8 DMX-юниверсов с общим количеством 4096 каналов
|
| Поддержка подлючения устройств (Link) между собой для увеличения количества юниверсов |
Нет (простая модель без Link функциональности)
|
|
| Максимальное количество юниверсов | 8 | |
| Bi-directional Art-Net ⇆ DMX512 конвертация |
Нет (только Art-Net→DMX)
|
|
| RDM Remote Device Management |
Нет (упрощенная версия без RDM)
|
|
| Конфигурация и управление RDM-приборами |
Нет (стандартная модель)
|
|
| Plug-and-play готовность |
Заводская настройка IP 10.201.6.100
|
|
| Высокопроизводительная обработка |
Стандартная обработка (без ARM процессора)
|
|
| Совместимость с Art-Net стандартами |
Высокая совместимость с протокольными стандартами
|
|
| Автоматическая адресация DHCP |
Нет (ручная настройка IP через LCD)
|
|
| Веб-браузер конфигурация |
Нет (только LCD меню)
|
|
| Настраиваемый Frame Rate и Break |
Нет (фиксированные параметры)
|
|
| Заводские пресеты режимов | Нет | |
|
Сетевые параметры по умолчанию
|
IP-адрес по умолчанию |
10.201.6.100 (из мануала CR061S)
|
| Маска подсети по умолчанию | 255.0.0.0 | |
| Режимы настройки IP |
Только ручная настройка через LCD
|
|
| Поддержка DHCP |
Нет (ручная настройка)
|
|
| Поддерживаемые сети |
2.x.x.x, 10.x.x.x, 192.168.x.x
|
|
| MAC-адрес |
d-4d-48-c9-06-64 (уникальный заводской)
|
|
| Скорость сетевого интерфейса | 100 Mbps | |
| Детекция портов |
Стандартная детекция
|
|
| Настройка сетевых параметров |
Только LCD меню или приложение DMX WorkShop
|
|
|
Протоколы управления
|
Поддерживаемые Art-Net протоколы |
Art-Net I, Art-Net II, Art-Net III
|
| Поддерживаемые DMX512 протоколы | DMX512 | |
| Поддерживаемые сетевые протоколы |
Art-Net, UDP, TCP
|
|
| Адресация UNIVERSE |
UNIVERSE адресация 0-7
|
|
| Количество выходных портов DMX512 | 8 портов | |
| Общее количество каналов DMX512 |
4096 каналов (8 × 512)
|
|
|
RDM функциональность
|
Поддержка RDM протокола | Нет |
| RDM управление приборами | Нет | |
| RDM Discovery автоматический | Нет | |
| RDM Ongoing Set режим | Нет | |
| Независимое включение RDM на порт | Нет | |
| Конфигурация RDM-приборов | Нет | |
|
Управление и индикация
|
LCD дисплей с настройкой параметров |
LCD дисплей с автоотключением через 5 секунд
|
| Кнопки управления на корпусе |
4 кнопки: Menu, Up, Down, Enter
|
|
| Индикаторы Ethernet портов |
Power indicator: red LED
|
|
| LED индикаторы операций |
Art-Net Connector: orange LED, DMX512: blue LED
|
|
| Отображение IP адреса и статуса |
Отображение через LCD меню
|
|
| Отображение статуса портов |
Показ портов OUT01-OUT08
|
|
| Меню настройки через дисплей |
Полное меню настройки всех параметров
|
|
| Timeout настройка дисплея |
Автоматическое отключение через 5 секунд
|
|
| Статус Art-Net и Ready |
Art-Net data running / Physical link state
|
|
| DMX Hold настройка |
Нет (стандартные параметры)
|
|
|
Разъемы подключения
|
Количество DMX портов | 8 портов |
| Тип разъёмов DMX |
8 × 3-pin XLR female (shielded & gold-plated)
|
|
| Сетевой разъем |
1 × 10/100Mbps RJ45 connector
|
|
| Защита DMX портов | Нет | |
|
Электропитание и рабочие параметры
|
Рабочее напряжение | AC 100V-240V |
| Частота питающей сети | 50Hz-60Hz | |
| Разъем питания | PowerCon | |
|
Конструкция и монтаж
|
Форм-фактор |
19-дюймовый рэковый корпус
|
| Способы монтажа |
Рэковый монтаж в 19-дюймовый шкаф
|
|
| Конструкция корпуса |
Металлический корпус
|
|
|
Программное обеспечение
|
Веб-интерфейс конфигурации | Нет |
| Сброс до заводских настроек | Нет | |
|
Рекомендуемое назначение
|
Расширение DMX сетей |
Увеличение количества DMX-юниверсов в световых сетях
|
| Управление RDM световым оборудованием | Нет | |
|
Весогабаритные параметры устройства
|
Вес нетто, кг | 2,3 |
| Габаритные размеры устройства, мм |
483х193х45 (19 "1u)
|
|
|
Комплект поставки
|
Устройство, шт. | 1 |
| Руководство пользователя на русском языке, шт. | 1 | |
| Кабель питания с вилкой | 1 | |
|
Упаковка
|
Габаритные размеры упаковки, мм | 500х260х110 |
| Вес брутто, кг | 3,2 | |
| Тип упаковки |
Картонная коробка
|
|
|
Срок службы и гарантия
|
Срок службы, лет | не менее 5 лет |
| Гарантийный срок, год | 1 год | |
| Декларации и сертификаты | Страна происхождения | Китай |
|
Файлы для загрузки
|
Файл-чертеж в формате DWG | Скачать |
| Руководство пользователя на русском языке | Скачать |
