Световое оборудование в основном управляется по протоколу DMX-512, однако у традиционных DMX-кабелей имеются серьёзные ограничения:

• Дальность передачи. Надёжная работа возможна только на расстоянии до 100 метров — при превышении этого значения сигнал теряет стабильность и качество.
• Пропускная способность. Один кабель поддерживает максимум 512 каналов, что недостаточно для современного многоканального освещения.

Кабель Ethernet (витая пара) высокой категории лишён этих недостатков: он поддерживает гигабитные скорости, передаёт тысячи DMX-каналов по протоколам Art-Net и sACN, обеспечивает большие расстояния и питание по технологии PoE. В отличие от DMX-кабеля, ограниченного одной линией (512 каналов), витая пара позволяет объединить множество DMX-каналов из разных юниверсов в единую сеть. Это более экономичное и гибкое решение по сравнению с дорогими специализированными DMX-кабелями, которые требуют отдельной прокладки от каждого физического выхода консоли до сцены, а также установки серии DMX-сплиттеров.

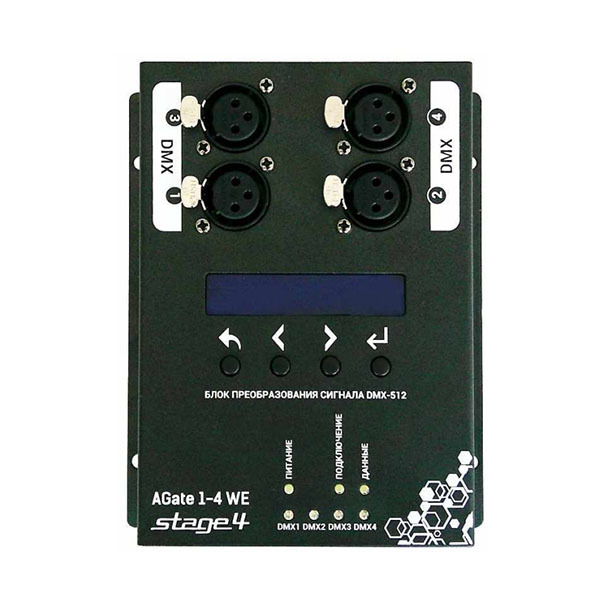

Современная оптимальная архитектура сетей сценического освещения предполагает прокладку одного Ethernet-кабеля от световой пультовой и установку у сцены Art-Net-конвертера, который преобразует сетевой протокол Art-Net в стандартный DMX-512 для подключения светового оборудования. Эту функцию выполняет устройство STAGE4 AGate 1-4 WE. После конвертера можно использовать DMX-сплиттеры для локального подключения приборов, коротких DMX-линий и групп оборудования.

Возможности устройства STAGE4 AGate 1-4 WE:

• Конвертация Art-Net I/II/III из Ethernet в четыре независимых DMX-юниверса (4 × 512 каналов), что позволяет управлять до 2048 каналов без необходимости использовать четыре отдельные DMX-линии.

• Обратное преобразование DMX в Art-Net I/II/III.

• Работа в качестве расширителя DMX-выходов для современных консолей с ограниченным числом физических портов, предоставляя дополнительные каналы и юниверсы по Art-Net.

• Поддержка до 680 RGB-пикселей для управления LED-матрицами, используемыми в динамических задниках и пиксельных видео-декорациях.

• Двойное питание: от сети (AC 90–240 В) и по технологии PoE (48 В), что обеспечивает работу устройства при отключении основного питания через разъём PowerCon.

• LCD-дисплей и четыре кнопки для настройки параметров устройства без компьютера. Также доступна конфигурация через приложение DMX WorkShop.

• Встроенная диагностика с отображением ошибок на экране и четыре LED-индикатора, показывающие состояние питания, Art-Net, DMX и Ethernet-соединения.

Основные отличия AGate 1-4 WE от AGate 1-2 WE:

• 4 выхода DMX512 вместо 2 — удвоенная производительность.

• 2048 каналов (4×512) вместо 1024.

• Поддержка LED-матриц до 680 пикселей (30×20) вместо 300.

• 4×170 RGB-пикселей вместо 2×170.

Области применения:

• Театры и дома культуры. Один сетевой кабель решает проблему протяжённых DMX-линий и обеспечивает резерв каналов для будущей модернизации системы.

• Концертные площадки и мобильные установки. Компактное устройство можно быстро развернуть на сцене, закрепить на ферме или софите, избегая использования длинных DMX-кабелей и громоздких рэковых шкафов.

• LED-экраны и инсталляции. Распределённые узлы позволяют локально питать пиксельные панели, уменьшая нагрузку на контроллер и упрощая прокладку кабелей.

STAGE4 AGate 1-4 WE существенно сокращает объёмы кабельной продукции и монтажного времени. Использование витой пары вместо множества DMX-линий упрощает инсталляцию и снижает потери сигнала, повышая стабильность всей DMX-сети. Устройство также позволяет быстро масштабировать систему при увеличении числа световых приборов или юниверсов — без необходимости прокладывать новую DMX-линию от пульта.

AGate 1-4 WE превращает сложную концепцию Art-Net в простое и понятное решение: достаточно подключить витую пару, задать адрес — и стабильный DMX-сигнал будет подан непосредственно к приборам. Это делает систему понятной как для опытного инженера-светотехника, так и для начинающего сценического техника, которому важно, чтобы «всё просто работало стабильно».
