Ограничения классической DMX-системы

Осветительные системы традиционно управляются по стандарту DMX-512. Однако у классической кабельной DMX-линии есть несколько существенных ограничений:

1. Длина кабеля. Заявленная стабильная передача сигнала возможна только на расстоянии до 100 метров, однако на практике это расстояние часто оказывается меньше и зависит от качества кабеля, разъёмов XLR и схемотехники световых приборов. При превышении допустимой длины сигнал начинает деградировать, что приводит к нестабильной работе DMX-сети и непредсказуемому поведению оборудования.

2. Пропускная способность. Один кабель от консоли управления поддерживает максимум 512 каналов, чего крайне недостаточно для современных многоканальных световых приборов.

Преимущества Ethernet (витой пары)

В отличие от DMX-кабеля, кабель категории CAT5e/6+ (витая пара):

• Обеспечивает гигабитную скорость передачи данных;

• Поддерживает протоколы Art-Net/sACN и тысячи DMX-каналов в одном пакете;

• Передаёт данные на большие расстояния без использования усилителей;

• Поддерживает питание устройств по технологии PoE;

• Позволяет легко маршрутизировать сигналы через существующую сетевую инфраструктуру;

• Дешевле в покупке, проще в прокладке, обслуживании и ремонте;

• Совместим с доступными патч-кордами и сетевыми коммутаторами, широко представленными в розничной торговле.

Ethernet-сеть с коммутаторами позволяет создавать гибкую топологию и легко масштабировать систему. Один Ethernet-кабель может объединить тысячи DMX-каналов из разных юниверсов в одной сети. Это делает его более экономичным и универсальным решением по сравнению с дорогостоящими DMX-кабелями, которые требуют индивидуальной прокладки от каждого физического выхода консоли до сцены и установки серии сплиттеров.

Оптимальное решение — STAGE4 AGate 1-2 WE

Современная архитектура постановочного освещения включает:

• Один Ethernet-кабель от световой пультовой;

• Art-Net-конвертер у сцены, преобразующий сигнал Art-Net в стандарт DMX-512;

• Использование DMX-сплиттеров для локального подключения приборов.

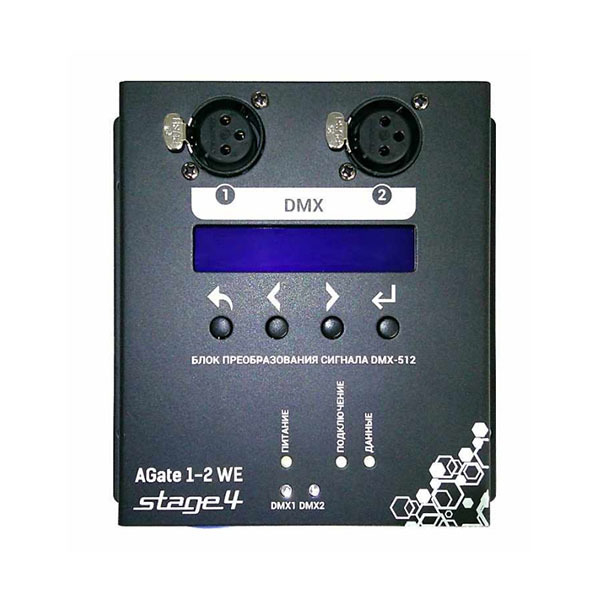

Эту задачу эффективно решает STAGE4 AGate 1-2 WE.

Основные функции STAGE4 AGate 1-2 WE

• Конвертация Art-Net I/II/III из Ethernet в два независимых DMX-юниверса (2 × 512 каналов) — до 1024 каналов вместо двух отдельных линий.

• Обратное преобразование DMX-сигнала в Art-Net I/II/III.

• Работа в качестве расширителя DMX-выходов для современных световых консолей с ограниченным числом физических портов.

• Поддержка до 300 RGB-пикселей для управления LED-матрицами, задниками и пиксельными видео-декорациями.

• Двойное питание: от сети (AC 90–240 В) и по технологии PoE (48 В). При отказе основного питания устройство продолжит работу через PowerCon.

• LCD-дисплей и четыре кнопки для настройки параметров без использования ноутбука. Также поддерживается конфигурация через приложение DMX WorkShop.

• Встроенная диагностика ошибок с отображением на экране и четыре LED-индикатора, отображающие состояние питания, Art-Net, DMX и Ethernet.

Области применения

• Театры и дома культуры. Один сетевой кабель решает проблему протяжённых DMX-линий и создаёт резерв каналов для будущего расширения.

• Концертные площадки и мобильные установки. Компактное устройство весом 1,2 кг быстро устанавливается на сцене, крепится на ферме или софите. Не требуется использование громоздких рэковых шкафов и длинных кабелей.

• LED-экраны и инсталляции. Распределённые ноды обеспечивают локальное питание пиксельных панелей, снижают нагрузку на контроллер и упрощают прокладку кабелей.

Преимущества STAGE4 AGate 1-2 WE

Устройство значительно экономит кабель и время, упрощает монтаж, снижает потери сигнала и повышает стабильность всей DMX-сети. Оно позволяет быстро масштабировать систему при увеличении количества световых приборов — без необходимости прокладывать новые DMX-линии от пульта.

AGate 1-2 WE превращает сложную сетевую концепцию Art-Net в простое и надёжное решение: подключите витую пару, задайте адрес — и получите стабильный DMX-сигнал прямо у светового прибора.

Благодаря своей простоте и надёжности, устройство одинаково удобно как для опытных инженеров-светотехников, так и для начинающих сценических техников, которым важно, чтобы «всё просто работало стабильно».
