Конвертер сигнала
Конвертер сигнала

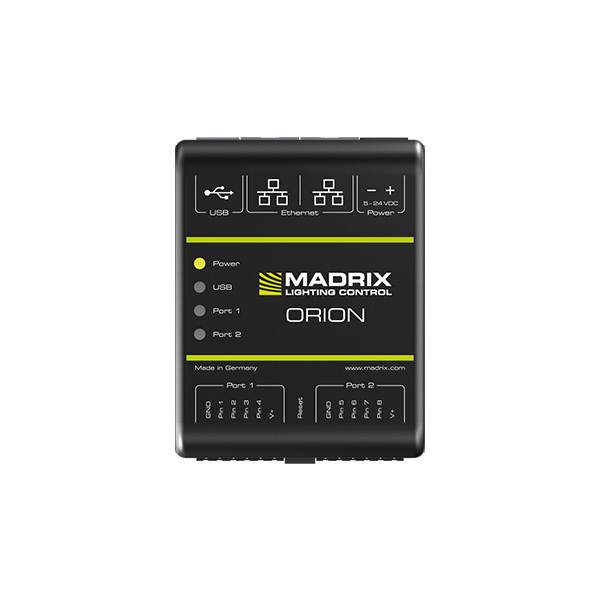

MADRIX ORION специально разработан как устройство ввода общего назначения для аналогового ввода и вывода на основе Ethernet для дистанционного управления и интерактивности.
Мощный аналого-цифровой преобразователь
Простое преобразование любого аналогового входного сигнала в диапазоне от 0 В до 12 В в 8-разрядный или 16-разрядный цифровой выходной сигнал DMX. Мгновенно считывает входящие сигналы и сопоставляет все входные сигналы по отдельности с 8 или 16 каналами DMX на устройство.
Арт-сеть / Потоковая передача ACN / USB
Отправьте выходной сигнал в виде Art-Net или потокового ACN (E1.31) на большие или короткие расстояния на любой совместимый программный или аппаратный контроллер. Кроме того, просто подключитесь к MADRIX 5 через USB.
8 Универсальных входов
Прямое подключение к широкому спектру совместимых датчиков, потенциометров, переключателей и триггеров. Легко создавайте интерактивные проекты, используя датчики освещенности, температуры, PIR и многие другие.
Универсальный выход
Различные типы входных данных позволяют по-разному обрабатывать и параметризовать выходные данные. Каждый вход может быть отдельно настроен как аналоговый вход, цифровой вход, счетчик и другие полезные функции.
Прямое подключение
Доступны 2 основных 6-контактных порта с 4 отдельными контактами каждый, а также GND и V+. Гибкая подача питания от 5 В до 24 В через 2-контактный винтовой разъем.
Поддержка последовательной цепи
2 порта Ethernet обеспечивают отдельные сетевые подключения, а также линейное последовательное объединение нескольких устройств для лучшего управления кабелями.
Предназначен для монтажа на DIN-рейках или стенах
Непроводящий корпус и стандартная конструкция для направляющих диаметром 35 мм делают монтаж быстрым, простым и безопасным. Для дополнительного настенного монтажа предусмотрены 2 дополнительных кронштейна. 9 индикаторов быстро отображают состояние устройства с возможностью их отключения.
Неоценимые возможности
Устройство готово в течение нескольких секунд после запуска. Его прошивка может быть обновлена для будущих улучшений. Доступ и изменение конкретных настроек устройства с помощью встроенной веб-страницы конфигурации.
| Подача питания | ПОСТОЯННЫЙ ток 5 В – 24 В; более A) 2-контактный разъемный винтовой разъем с максимальной мощностью 500 мА. нагрузка на порт при подаче питания через порты, Б) 5 В USB, В) порт 1 или порт 2 |
| Потребляемая мощность | < 1,5 Вт (300 мА) при нормальной работе (макс. плавленый) |
| Сетевые протоколы | Art-Net (I, II, 3, 4), потоковый ACN (sACN / ANSI E1.31) |
| Входные сигналы | 0 В – 12 В, аналоговый |
| Порты | 2 порта (через 2 6-контактных сменных винтовых клеммы) |
| Входные контакты | 2x 4 отдельных контакта (всего 8x) |
| Ethernet | 2x RJ45, автоматический MDI-X, поддержка последовательной цепи, 10/100 Мбит/с (совместим с 1 Гбит/с) |
| Коммутатор Ethernet | Таблица поиска (ALU) для 1024 одноадресных MAC-адресов |
| USB | 1x порт, USB 2.0, гнездо типа B. |
| Управление | 5 индикаторов состояния (+ 4 индикатора состояния сети) |
| Корпус | Непроводящий, класс воспламеняемости V-0 (метод испытания UL94), предназначен для 35 мм DIN-рейки или настенного монтажа |
| Размеры | 90 мм x 70 мм x 46 мм (Длина x Ширина x Высота) |
| Вес | 105 г | 120 г вкл. винтовые клеммы и настенные крепления |
| Диапазон температур | От -10 °C до 70 °C (при эксплуатации) | от -20 °C до 85 °C (при хранении) |
| Относительная влажность | от 5% до 80%, без конденсации (при эксплуатации /хранении) |
| Степень защиты IP | IP20 |
| Сертификаты | CE, EAC, FCC, RoHS |
