Универсальный конвертер сигнала для управления широким спектром цифровых светодиодов
Универсальный конвертер сигнала для управления широким спектром цифровых светодиодов

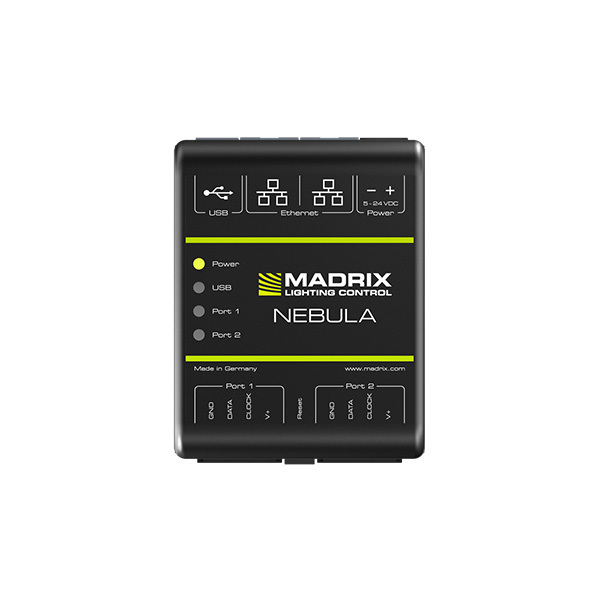

MADRIX NEBULA напрямую подключается к вашим светодиодным пикселям. Этот усовершенствованный SPI-декодер получает управляющие данные по сети Ethernet или USB и обеспечивает превосходное качество изображения.
SPI-преобразователь и прямое подключение
Прямое подключение к широкому спектру поддерживаемых светодиодов с помощью двух 4-контактных винтовых клемм. Доступна частота сигнала до 24 МГц. Питание подается через USB или от 5 до 24 В через 2-контактный винтовой разъем.
Арт-сеть / Потоковая передача ACN / USB
Сетевые данные напрямую преобразуются в SPI без необходимости в дополнительном интерфейсе. Надежное распределение данных с любого совместимого программного или аппаратного контроллера. Кроме того, просто подключитесь к MADRIX 5 через USB.
Каждое устройство воспроизводит до 1360 пикселей RGB, обеспечивая при этом быструю передачу высококачественных сигналов на каждый отдельный светодиод. Вы можете выбрать протокол вывода отдельно для каждого из двух портов.
Режим синхронизации и поддержка последовательной цепочки
MADRIX 5 и аппаратное обеспечение MADRIX позволяют полностью синхронизировать данные Art-Net для всех портов и разных устройств, чтобы получить оптимальное изображение на светодиодах без визуальных помех. 2 порта Ethernet позволяют линейно соединять несколько устройств вместе.
Предназначен для монтажа на DIN-рейках или стенах
Непроводящий корпус и стандартная конструкция для направляющих цилиндров диаметром 35 мм обеспечивают быстрый, простой и безопасный монтаж. Для дополнительного настенного монтажа предусмотрены 2 дополнительных кронштейна. 9 индикаторов быстро отображают состояние устройства с возможностью их отключения.
Устройство готово в течение нескольких секунд после запуска. Объединение HTP автоматически доступно для двух источников Ethernet. Его прошивка может быть обновлена. Доступ и изменение конкретных настроек устройства с помощью встроенной веб-страницы конфигурации.
Поддерживаемые светодиоды: APA101, APA102, APA104, APA106, GS8206, GS8207, GS8208, GW6201, GW6205, LPD1882S, LPD6803, LPD8806, MBI6024, MBI6120, MY9291, P9883, SJ1221, SK6112, SK6805, SK6812, SK6813, SK6822, SK9816, SK9822, SK9826, SM16703, SM16716, TLC5973, TLS3001, TLS3008,TM1803, TM1804, TM1809, TM1812, TM1814, TM1829, UCS512B3, UCS1903, UCS2603, UCS2903, UCS2904, UCS5603, UCS8904, UCS9812S, VS17822, WS2801, WS2803, WS2811, WS2811S, WS2812, WS2812B, WS2813, WS2814 , Адресация WS2815, WS2818, WS2821, WS2822S, WS2822S
*По состоянию на январь 2023 года. Дополнительные типы светодиодов будут поддерживаться в будущих обновлениях встроенного программного обеспечения. Для каждого типа часто доступно несколько частот.
| Подача питания | ПОСТОЯННЫЙ ток 5 В – 24 В; более А) 2-контактный разъемный винтовой разъем (12 А макс.), Б) 5 В USB, В) порт 1 или 2, питаемый от светодиодов; 6 А макс. нагрузка на порт при подаче питания на светодиоды |
| Потребляемая мощность | < 1,5 Вт (300 мА) при нормальной работе (500 мА макс. плавленый) |
| Сетевые протоколы | Art-Net (I, II, 3, 4, вкл. ArtSync), потоковое ACN (sACN / ANSI E1.31) |
| Вывод данных | 8x 512 каналов SPI TTL (максимальная мощность на порт: 680 светодиодов RGB / 512 светодиодов RGBW / 2048 1-канальных светодиодов) |
| Порты | 2 порта (через 2 4-контактных, подключаемых винтовых клеммы) |
| Ethernet | 2x RJ45, автоматический MDI-X, поддержка последовательной передачи, 10/100 Мбит/с (совместим с 1 Гбит/с) |
| Коммутатор Ethernet | Таблица поиска (ALU) для 1024 одноадресных MAC-адресов |
| USB | 1x порт, USB 2.0, гнездо типа B. |
| Управление | 5 индикаторов состояния (+ 4 индикатора состояния сети) |
| Корпус | Непроводящий, класс воспламеняемости V-0 (метод испытания UL94), предназначен для 35 мм DIN-рейки или настенного монтажа |
| Размеры | 90 мм x 70 мм x 46 мм (Длина x Ширина x Высота) |
| Вес | 110 г | 132 г вкл. винтовые клеммы и настенные крепления |
| Диапазон температур | От -10 °C до 70 °C (при эксплуатации) | от -20 °C до 85 °C (при хранении) |
| Относительная влажность | от 5% до 80%, без конденсации (эксплуатация / хранение) |
| Степень защиты IP | IP20 |
| Сертификаты | CE, EAC, FCC, RoHS |
