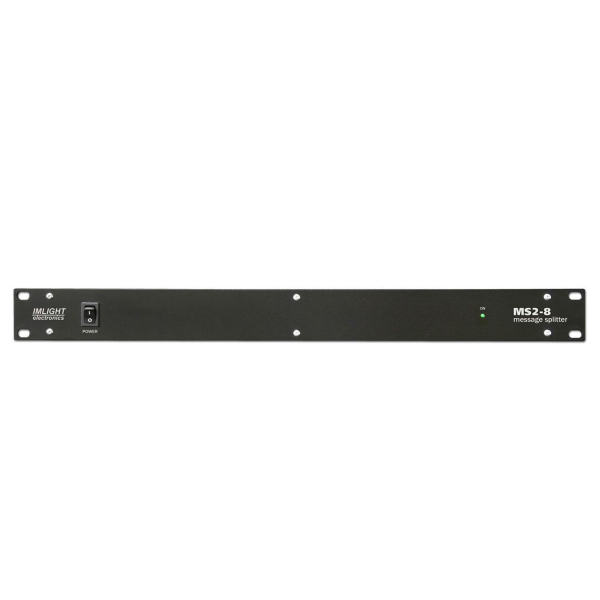

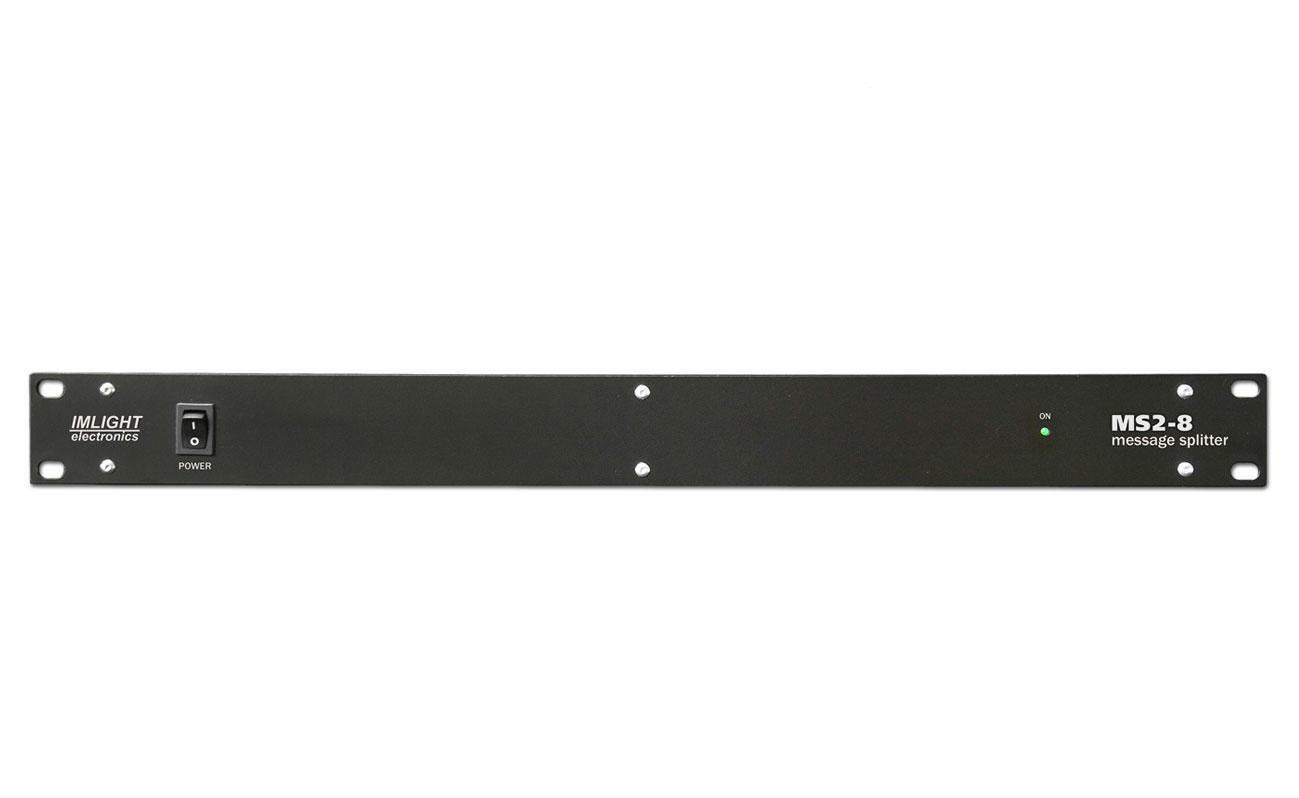

Блок питания и коммутации (сплиттер) световых повесток LM-1, 8 выходов, подключение до 2 пультов MC-12
Блок питания и коммутации (сплиттер) световых повесток LM-1, 8 выходов, подключение до 2 пультов MC-12
Сплиттер предназначен для питания блоков повестки LM-1 и SM-1 и передачу сигнала от пульта управления MC-12.
Топология подключения световых повесток — последовательная, до 10 блоков в линию по витой паре не ниже cat5e, длина линии не более 200 м. Общее максимальное количество подключаемых блоков повестки — до 60.
Подключение до 2 пультов управления MC-12.

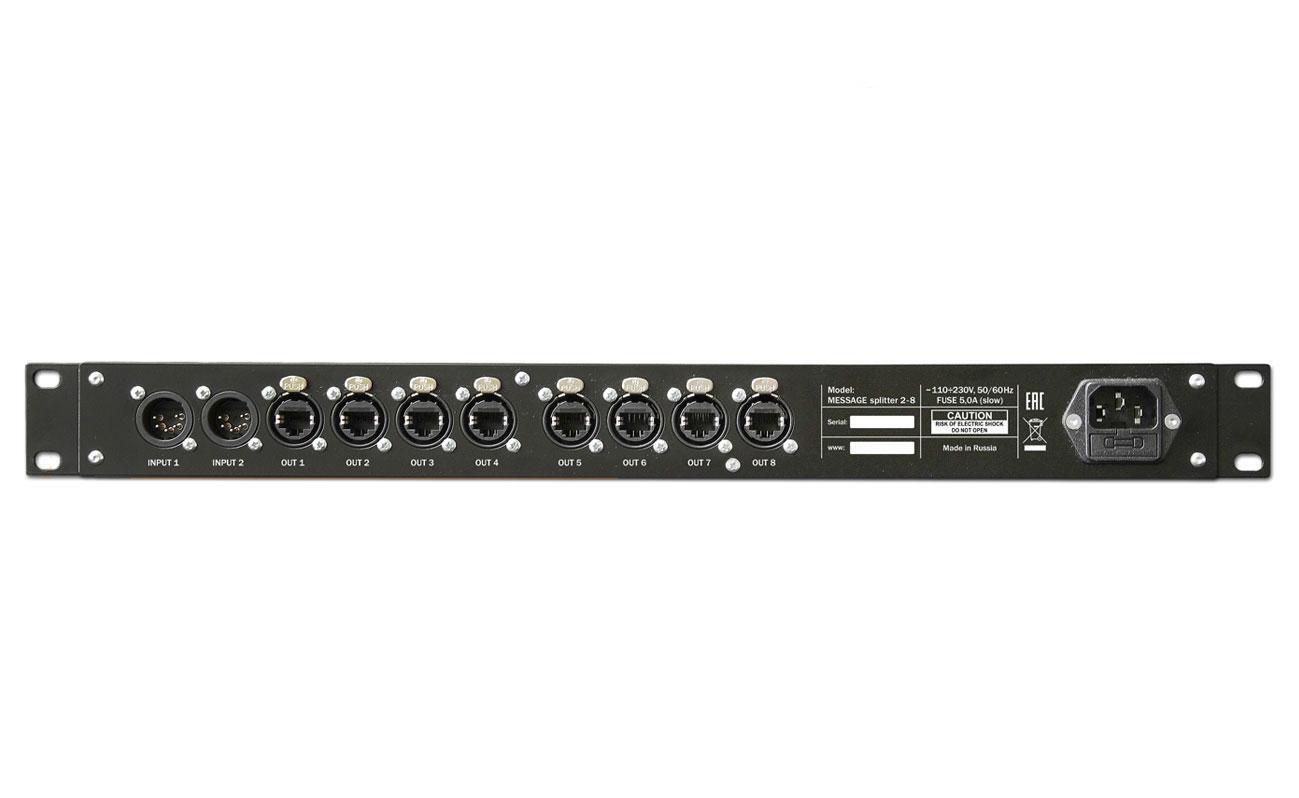

• 8 выходов питания и управления повесток, разъемы EtherCon;
• 2 входа управления от пультов MC-12, разъемы XLR-5pin;
• рэковое исполнение корпуса, высота размещения 1U;
• питание на выходе 24В±5%;
• питание 230В±5%, 50 Гц.
| Номинальное напряжение сети переменного тока, В | 230±5%, 50 Гц |
| Количество подключаемых пультов MC-12, шт. | 2 |
| Количество выходных линий OUT1-OUT8, шт. | 8 |
| Номинальное напряжение постоянного тока на выходах блока, В | 24±5% |
| Мощность встроенного блока питания световых повесток, Вт | 100 |
| Физический протокол передачи данных | RS-485 |
| Степень защиты блока по ГОСТ 14254-80 | IP31 |
| Исполнение по виду установки | Монтаж в 19" рэк |
| Тип установки пульта | Внутри помещения |
| Диапазон рабочих температур, ˚C | 10-40 |
| Габаритные размеры блока, мм | 482 х 147 х 44 (1U) |
| Масса блока, не более кг | 2,2 |
